Postrojenja za pročišćavanje otpadnih voda Technol tipa MBBR-TECH s nosačima dizajnirana su u skladu sa standardom EN12255 i izrađena od ojačanog poliestera, čime se osigurava dugi vijek trajanja bez dodatnog održavanja spremnika. Komponente koje su ugrađene u svim postrojenjima za pročišćavanje otpadnih voda tvrtke Technol pouzdane su i izrađene od strane renomiranih proizvođača.
Predviđeni projektni kapaciteti su: 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 550, 600, 700 i 750 PE (jedinica stanovništva).
Za svaki postupak predviđene su opcije pročišćavanja C, CN i CNDN.
Postrojenja su odmah spremna za spajanje na električnu mrežu. Naše stručno osoblje pobrinut će se za neometano pokretanje uređaja, a ako želite i za njegovo održavanje.
Technol postrojenja za pročišćavanje otpadnih voda namijenjena su pročišćavanju otpadnih voda iz naselja i sela, većih turističkih objekata, poslovnih zgrada, odgojno-obrazovnih ustanova i drugih većih objekata.
Ovisno o potrebnoj učinkovitosti pročišćavanja, tijekom svakog postupka pročišćavanja postrojenje koristi različite duljine i postavke spremnika.
U slučaju potrebe za kapacitetom većim od 750PE, kontaktirajte nas.
Postrojenje za pročišćavanje sastoji se od septičke jame, biološkog reaktora s pomičnim nosačem, miješalice i ventilacijskog sustava, lamelni naknadni taložnik i zasebnom spremniku za suvišnog biološkog mulja.
Primarnim čišćenjem-septičke jame osigurava se pravilno uklanjanje suspendiranih krutina iz otpadnih voda.
Bioreaktor sadrži testirane uklonjive nosače cilindričnog oblika promjera 12 mm i dužine 12 mm izrađene od recikliranog HDPE granulata (nosača) izrađenih od strane renomiranog europskog proizvođača. Korisna specifična površina nosača je 704 m2/ m3.
Osigurano je dobro miješanje i ventilacija unutar biološkog reaktora, što je pogodno za odabrane nosače biomase.
Lamelarni naknadni taložnik konstruiran je na način da dotok ili uklanjanje mulja ne ometa njegovo taloženje. Opremljen je preljevnim rubom koji je podesiv po visini, što omogućuje podešavanje efluenta s obzirom na položaj spremnika i pregrade za zadržavanje plivajućeg mulja.
Cijela količina suvišnog biološkog mulja pohranjuje se u zasebnom spremniku.
MBBR ČIŠĆENJE
MBBR postupak je biološki tretman gdje biomasa raste na pokretnim nosačima pod optimalnim uvjetima miješanja i oksidacije. Pokretni nosači izrađeni su od HDPE plastičnog materijala velike specifične površine od 704 m2/ m3 i gustoće od 0,95 kg/dm³.
U odnosu na postupak pročišćavanja aktivnim muljem, ova tehnologija ima sljedeće prednosti:
Ventilacijski sustav održava nosače izrađene od plastičnog materijala i osigurava potreban kisik koji je potreban za razvoj mikroorganizama. Sustav se sastoji od mreže sićušnih difuzora smještenih na dnu reaktora u svrhu poboljšanja postupka ventilacije i miješanja.
Pregrade imaju odgovarajuću zaštitu od curenja plastičnih nosača u druge komore.
Postrojenje za pročišćavanje sastoji se od septičke jame, biološkog reaktora s pomičnim nosačem, lamelni naknadni taložnik i zasebnom spremniku za suvišnog biološkog mulja.
Uklanjanje suspendiranih krutina iz otpadnih voda.

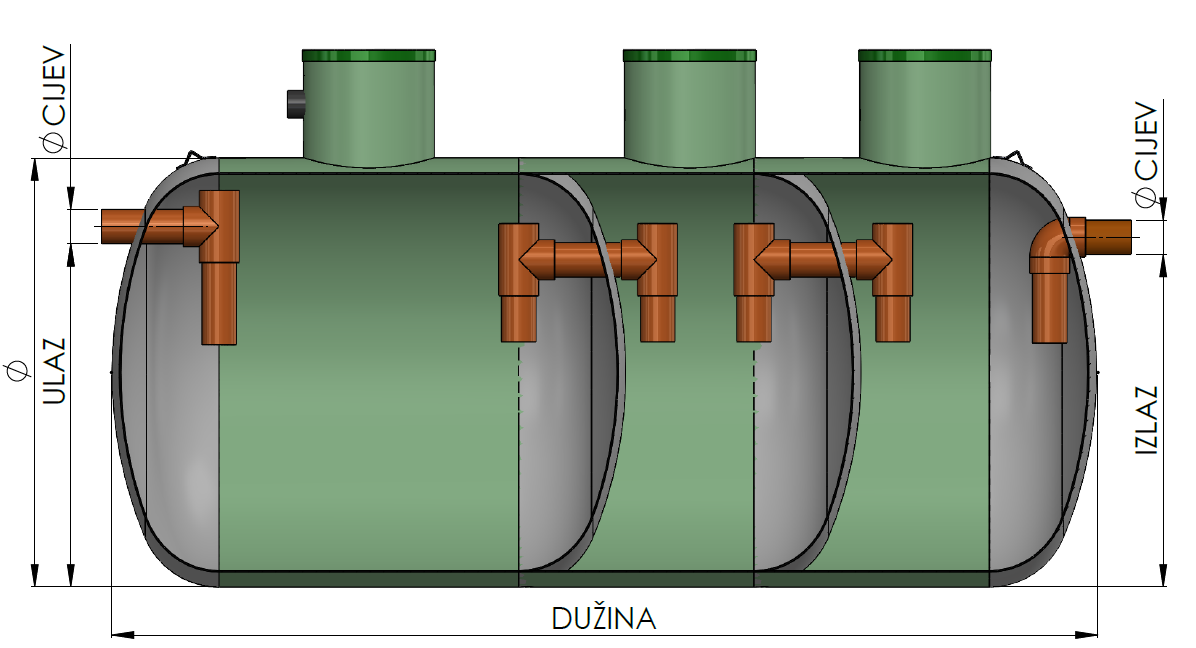

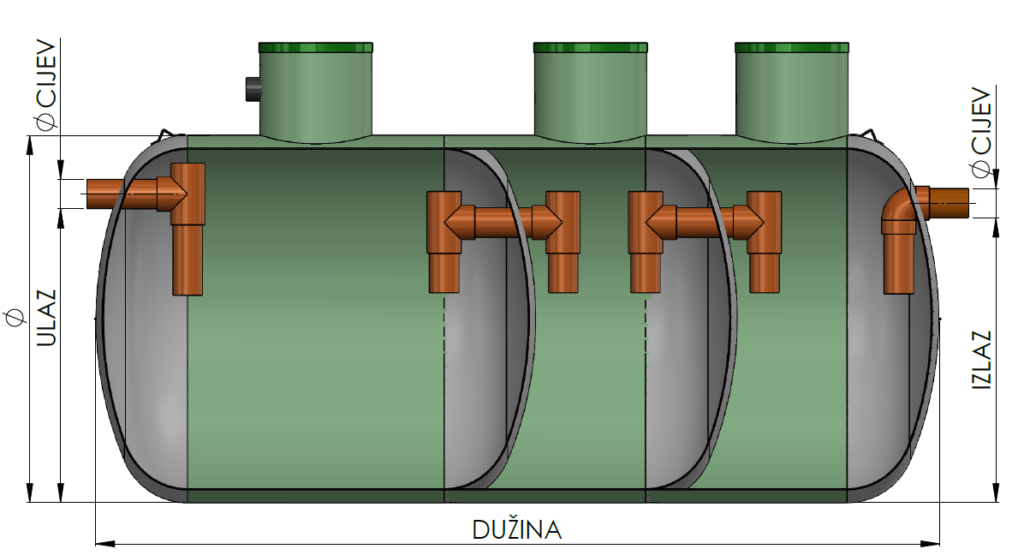

Septička jama podijeljena je u tri unutarnje komore. Sedimentacija se odvija u donjem dijelu jame. Da bi se smirio protok ili spriječilo turbulencije, na ulaz i izlaz iz septičke jame postavlja se duže koljeno. Otpadna voda teče u taložnik, gdje ulje, masnoća i čestice koje su lakše od vode isplivaju na površinu, a veće i teže tvari tonu i talože se na dnu.
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
50 | 11000 | 2000 | 4600 | 160 | 1600 | 1550 |
75 | 16600 | 2000 | 6760 | 160 | 1600 | 1550 |
100 | 22300 | 2400 | 5800 | 160 | 2000 | 1950 |
125 | 27800 | 2400 | 7600 | 160 | 2000 | 1950 |
150 | 3300 | 2400 | 9000 | 160 | 2000 | 1950 |
200 | 4400 | 2400 | 11800 | 225 | 2000 | 1950 |
250 | 5500 | 2400 | 14900 | 225 | 2000 | 1950 |
300 | 22000 | 2400 | 6100 | 225 | 2100 | 2050 |
400 | 28000 | 2400 | 7800 | 225 | 2100 | 2050 |
500 | 35000 | 2400 | 9500 | 225 | 2100 | 2050 |
550 | 22000 | 2400 | 6200 | 225 | 2100 | 2050 |
600 | 24000 | 2400 | 6600 | 250 | 2115 | 2065 |
700 | 28000 | 2400 | 7800 | 250 | 2115 | 2065 |
750 | 3000 | 2400 | 8200 | 250 | 2115 | 2065 |

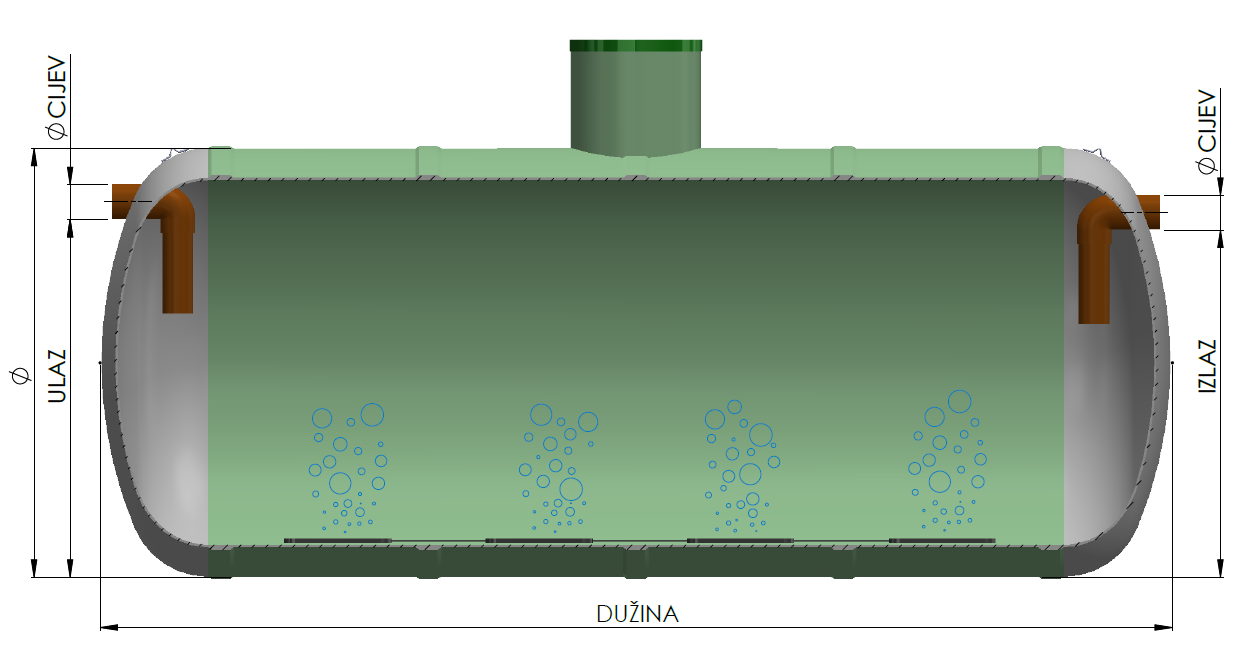

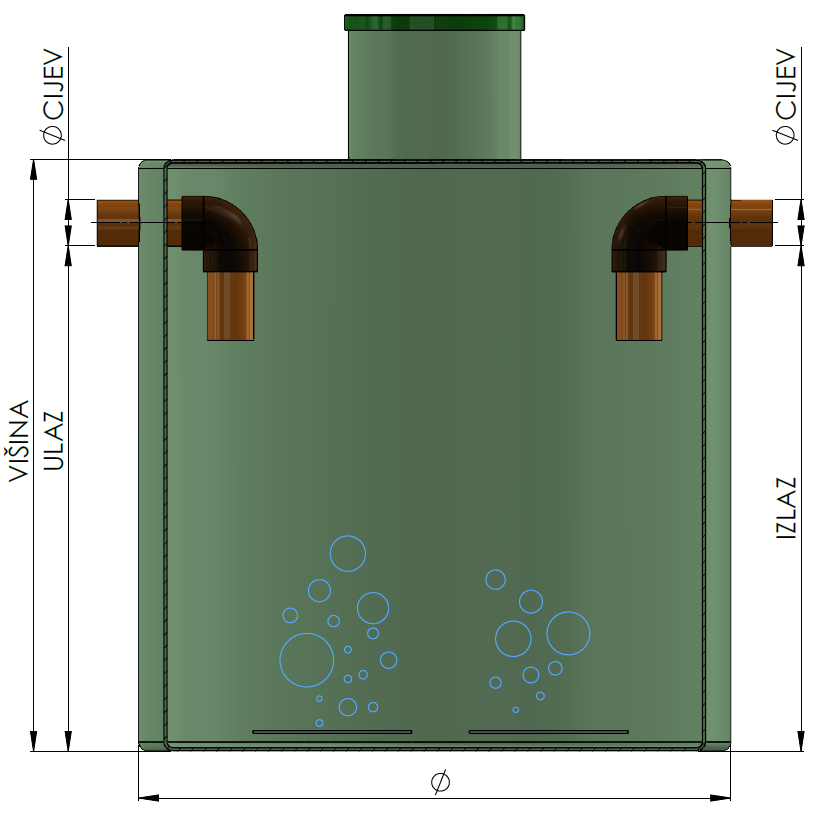

Postupak pročišćavanja otpadnih voda, gdje se veći dio postupka biološkog pročišćavanja odvija na biofilmu pričvršćenom na nosivi materijal. Nosači biomase plutaju u vodi pod utjecajem strujanja zraka u smjeru prema gore.
BPK5 i granična vrijednost od 30 mgBPK5/l
KPK i granična vrijednost od 150 mg KPK/l
PE | VOLUMEN [l] | Ø [mm] | VIŠINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
50 | 2400 | 1400 | 2000 | 160 | 1600 | 1600 |
75 | 2900 | 1400 | 2300 | 160 | 1900 | 1900 |
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
100 | 3800 | 2000 | 4600 | 160 | 1600 | 1600 |
125 | 4700 | 2000 | 5680 | 160 | 1750 | 1750 |
150 | 5700 | 2000 | 6750 | 160 | 1600 | 1600 |
200 | 7600 | 2000 | 6140 | 225 | 2050 | 2050 |
250 | 9500 | 2000 | 7600 | 225 | 1600 | 1600 |
300 | 11400 | 2000 | 9050 | 225 | 2450 | 2450 |
400 | 15200 | 2000 | 11920 | 225 | 1600 | 1600 |
500 | 19000 | 2400 | 9340 | 225 | 3150 | 3150 |
550 | 20800 | 2400 | 10230 | 225 | 1600 | 1600 |
600 | 22700 | 2400 | 11120 | 250 | 3850 | 3850 |
700 | 26500 | 2400 | 12890 | 250 | 1600 | 1600 |
750 | 28400 | 2400 | 10160 | 250 | 4550 | 4550 |
BPK5 i granična vrijednost od 25 mgBPK5/l
KPK i granična vrijednost od 150 mg KPK/l
NH4+ i granična vrijednost od 10 mgNH4+/l
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
50 | 5900 | 2000 | 2500 | 160 | 2000 | 2000 |
75 | 8600 | 2000 | 3530 | 160 | 2000 | 2000 |
100 | 11570 | 2000 | 4600 | 160 | 2000 | 2000 |
125 | 14400 | 2000 | 5680 | 160 | 2000 | 2000 |
150 | 17360 | 2000 | 6750 | 160 | 2000 | 2000 |
200 | 23170 | 2400 | 6140 | 225 | 2400 | 2400 |
250 | 29000 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 34800 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 46300 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 57800 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 63600 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 69500 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 81000 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 86800 | 3500 | 10160 | 250 | 3500 | 3500 |
BPK5 i granična vrijednost od 25 mgBPK5/l
KPK i granična vrijednost od 150 mg KPK/l
NH4+ i granična vrijednost od 10 mgNH4+/l
TN i granična vrijednost od 15 mgTN/l
PE | VOLUMEN [l] | ŠT. POSOD | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|---|
50 | 11850 | 1 | 2000 | 4760 | 160 | 2000 | 2000 |
75 | 17370 | 1 | 2000 | 6810 | 160 | 2000 | 2000 |
100 | 23140 | 1 | 2000 | 8950 | 160 | 2000 | 2000 |
125 | 29000 | 1 | 2400 | 7660 | 160 | 2000 | 2000 |
150 | 34760 | 1 | 2400 | 9100 | 160 | 2000 | 2000 |
200 | 46300 | 1 | 2400 | 11990 | 225 | 2400 | 2400 |
250 | 58000 | 2 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 69700 | 2 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 92700 | 2 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 115760 | 2 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 127380 | 2 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 138900 | 2 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 162000 | 2 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 173690 | 2 | 3500 | 10160 | 250 | 3500 | 3500 |

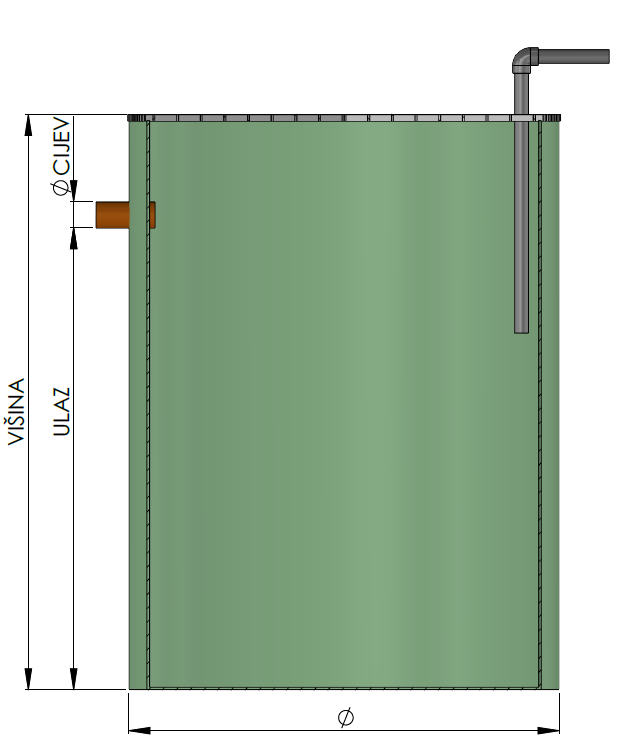

Naš lamelarni taložnik dizajniran je tako da dotok ili uklanjanje mulja ne ometa taloženje
Taložnik mulja s lamelama najekonomičniji je način uklanjanja mulja, pijeska i drugih nečistoća iz površinskih voda koji se koristi u kemijskim i industrijskim postupcima.
PE | VOLUMEN [l] | Ø [mm] | VIŠINA [mm] | LAMELE [m2/m3] | B [mm] | Projektna sed. površina [m2/m] |
---|---|---|---|---|---|---|
50 | 2110 | 1200 | 2530 | 6,25 | 800 | 3,11 |
75 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
100 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
125 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
150 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
200 | 5140 | 1800 | 3180 | 6,25 | 1300 | 9,93 |
250 | 6520 | 2000 | 3350 | 6,25 | 1500 | 13,34 |
300 | 8120 | 2200 | 3520 | 6,25 | 1700 | 17,24 |
400 | 9970 | 2400 | 3700 | 6,25 | 1900 | 21,64 |
500 | 12080 | 2600 | 3870 | 6,25 | 1900 | 24,02 |
550 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
600 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
700 | 16930 | 3000 | 4220 | 6,25 | 2300 | 34,82 |
750 | 19700 | 3200 | 4390 | 6,25 | 2500 | 40,98 |

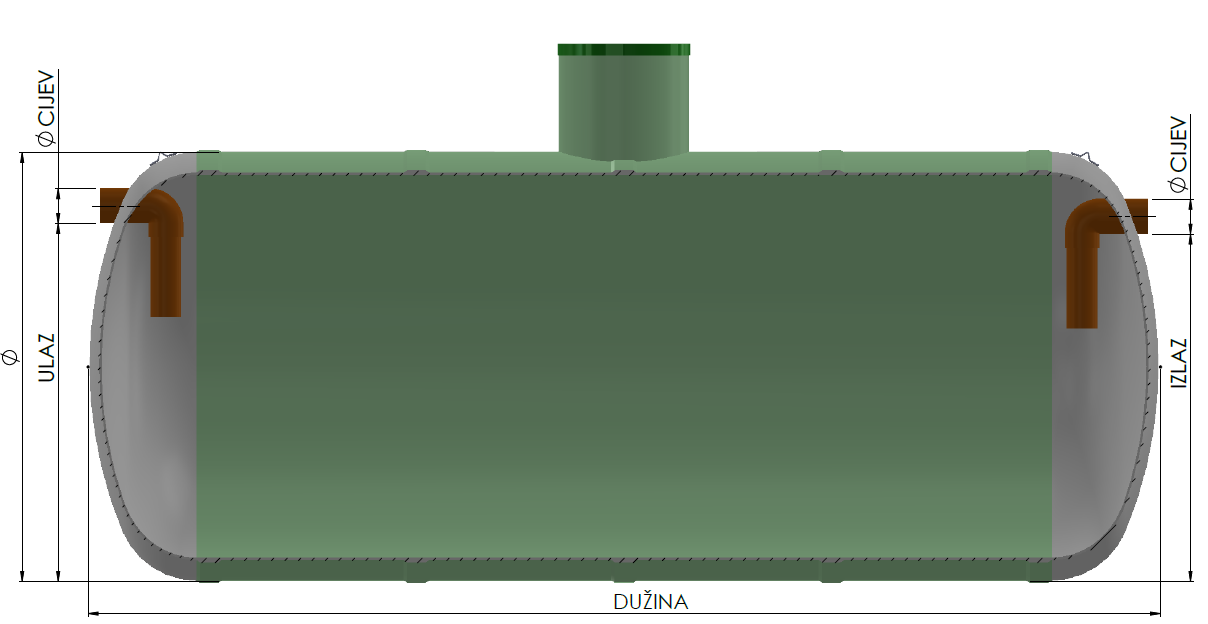

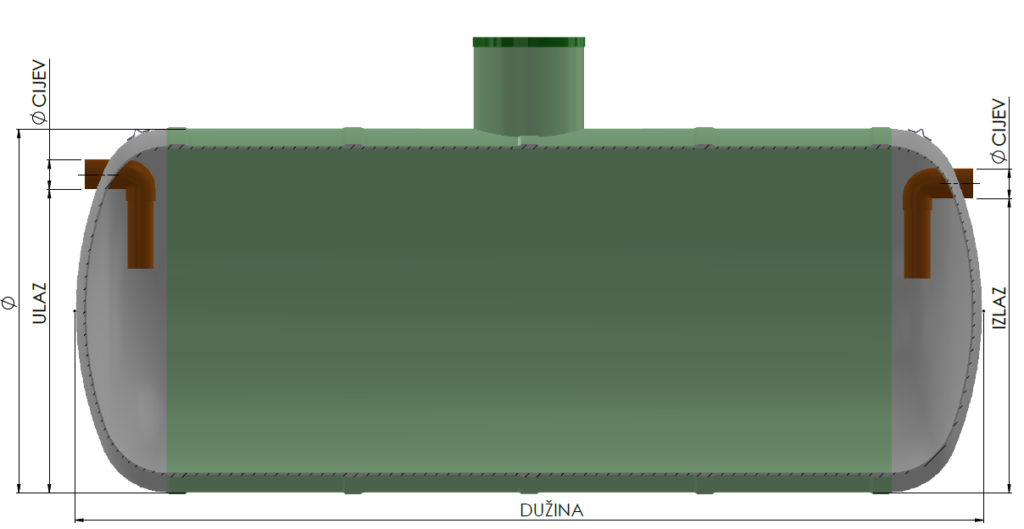

Spremnik viška mulja namijenjen je odvojenom skladištenju viška biomase.
PE | VOLUMEN [l] | Ø [mm] | VIŠINA [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|
50 | 5000 | 1800 | 2400 | 2050 | 2000 |
75 | 8000 | 2000 | 3400 | 1600 | 1550 |
100 | 10000 | 2000 | 4200 | 1600 | 1550 |
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|
125 | 13000 | 2400 | 3700 | 2000 | 1950 |
150 | 15000 | 2400 | 4200 | 2000 | 1950 |
200 | 20000 | 2400 | 5500 | 2000 | 1950 |
250 | 25000 | 2400 | 6800 | 2000 | 1950 |
300 | 30000 | 2400 | 8100 | 2000 | 1950 |
400 | 40000 | 2400 | 10600 | 2000 | 1950 |
500 | 50000 | 3000 | 8300 | 2600 | 2550 |
550 | 55000 | 3000 | 9100 | 2600 | 2550 |
600 | 60000 | 3000 | 9900 | 2600 | 2550 |
700 | 70000 | 3000 | 11500 | 2600 | 2550 |
750 | 75000 | 3000 | 12200 | 2600 | 2550 |
