Technol MBBR-TECH Reinigungsgeräte sind zylindrische horizontale / vertikale Behälter, die nach EN12255 konstruiert sind und aus verstärktem Polyester hergestellt werden, was eine lange Lebensdauer ohne zusätzliche Behälterwartung gewährleistet. Die in allen Technol-Behandlungsanlagen eingebauten Komponenten sind zuverlässig und von namhaften Herstellern auf dem Markt gefertigt.
Die projektierten Auslegungskapazitäten sind: 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 550, 600, 700 und 750 PU (Population Units).
Für jedes Verfahren stehen die Reinigungsoptionen C, CN und CNDN zur Verfügung.
Kläranlagen werden mit Geräten von hochwertigen und zuverlässigen Herstellern gefertigt und geliefert. Sie sind zum Anschluss an das el. Netz bereit. Unsere Experten kümmern sich um die reibungslose Inbetriebnahme des Geräts und, wenn Sie es wünschen, auch um dessen Wartung.
Die Kläranlagen von Technol sind für die Behandlung von Abwässern aus Siedlungen und Dörfern, größeren touristischen Einrichtungen, Bürogebäuden, Bildungseinrichtungen und anderen größeren Einrichtungen bestimmt.
Die Kläranlage hat im Rahmen des individuellen Klärprozesses unterschiedliche Längen und Platzierungen von Behältern, abhängig von der geforderten Effizienz der Abwasserreinigung.
Bei Kapazitätsbedarf über 750 VPE setzen Sie sich bitte mit uns in Verbindung.
Die Kläranlage besteht aus einem Vorklärbecken, einem biologischen Reaktor mit beweglichem Träger, einem Rührwerk und einer Lufteinblasanlage, einem lamellaren Nachklärbecken und einem Schlammspeicher.
Die Primärreinigung sorgt für die ordnungsgemäße Entsorgung von Schwebstoffen aus dem Abwasser.
Der Bioreaktor enthält geprüfte herausnehmbare zylindrisch geformte Balken mit einem Durchmesser von 12 mm und einer Länge von 12 mm aus recyceltem HDPE-Granulat (Trägermedium) eines hochwertigen europäischen Herstellers. Die nutzbare spezifische Oberfläche des Trägers beträgt 704 m2/m3.
Im biologischen Reaktor ist eine gute Durchmischung und Belüftung gegeben, die für ausgewählte Biomasseträger geeignet ist.
Der Lamellar-Nachabscheider ist so konstruiert, dass der Zufluss oder die Entnahme von Schlamm die Sedimentation nicht stört. Er verfügt über eine höhenverstellbare Überlaufkante, mit der Sie den Auslauf entsprechend der Platzierung des Behälters einstellen können, und eine Barriere zum Zurückhalten von Schwimmschlamm.
Alle überschüssigen biologischen Schlämme werden separat im Lager gelagert.
Das MBBR-Verfahren ist eine biologische Behandlung, bei der Biomasse auf mobilen Trägern unter optimalen Misch- und Oxidationsbedingungen wächst. Die mobilen Träger bestehen aus HDPE-Kunststoffmaterial mit einer hohen spezifischen Oberfläche von 704 m2/ m3 und einer Dichte von 0,95 kg / dm³.
Diese Technologie hat die folgenden Vorteile gegenüber dem Belebtschlammverfahren:
Das Belüftungssystem hält die Träger aus Kunststoffmaterial aufrecht und sorgt für den notwendigen Sauerstoff, den die Mikroorganismen benötigen. Das System besteht aus einem Netzwerk von Diffusoren, die sich am Boden des Reaktors befinden, um die Belüftungs- und Mischprozesse zu verbessern.
Trennwände haben einen Schutz gegen das Eindringen von Kunststoffklammern in andere Fächer.
Entfernung von Schwebestoffen aus dem Abwasser.

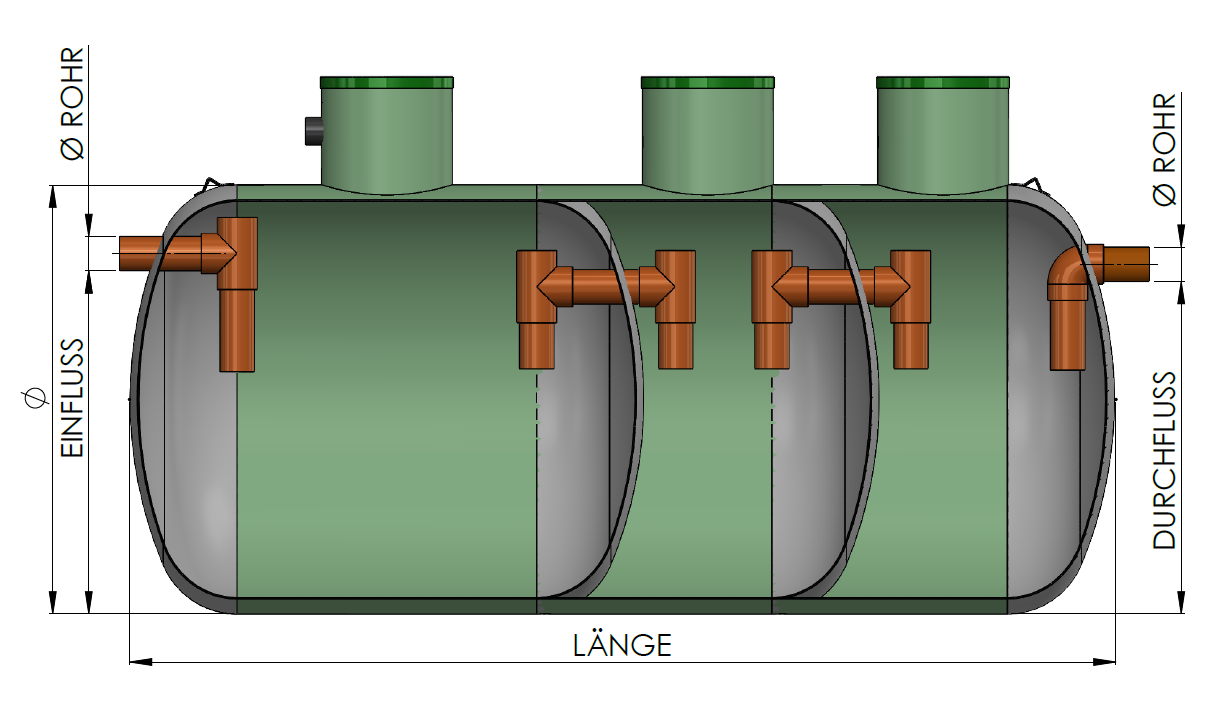

Die Klärgrube ist in drei interne Kammern unterteilt. Im unteren Teil findet die Sedimentation statt. Um die Strömung zu beruhigen bzw. Turbulenzen zu vermeiden, wird am Zu- und Ablauf ein längerer Krümmer installiert. Das Abwasser fließt in den Absetzbehälter, wo Öl, Fett und Partikel, die leichter als Wasser sind, an der Oberfläche schwimmen und größere und schwerere Stoffe absinken und sich am Boden absetzen.
PE | LAUTSTÄRKE [l] | Ø [mm] | LÄNGE [mm] | Ø ROHR [mm] | EINFLUSS [mm] | DURCHFLUSS [mm] |
---|---|---|---|---|---|---|
50 | 11000 | 2000 | 4600 | 160 | 1600 | 1550 |
75 | 16600 | 2000 | 6760 | 160 | 1600 | 1550 |
100 | 22300 | 2400 | 5800 | 160 | 2000 | 1950 |
125 | 27800 | 2400 | 7600 | 160 | 2000 | 1950 |
150 | 3300 | 2400 | 9000 | 160 | 2000 | 1950 |
200 | 4400 | 2400 | 11800 | 225 | 2000 | 1950 |
250 | 5500 | 2400 | 14900 | 225 | 2000 | 1950 |
300 | 22000 | 2400 | 6100 | 225 | 2100 | 2050 |
400 | 28000 | 2400 | 7800 | 225 | 2100 | 2050 |
500 | 35000 | 2400 | 9500 | 225 | 2100 | 2050 |
550 | 22000 | 2400 | 6200 | 225 | 2100 | 2050 |
600 | 24000 | 2400 | 6600 | 250 | 2115 | 2065 |
700 | 28000 | 2400 | 7800 | 250 | 2115 | 2065 |
750 | 3000 | 2400 | 8200 | 250 | 2115 | 2065 |
Verfahren zur Abwasserreinigung, bei dem der Großteil der biologischen Behandlung auf einem Biofilm stattfindet, der an einem Trägermaterial befestigt ist. Biomasseträger schwimmen im Wasser unter dem Einfluss eines aufsteigenden Luftstroms
BSB5 und ein Grenzwert von 30 mgBPK5/ l
CSB und einen Grenzwert von 150 mg CSB/ l

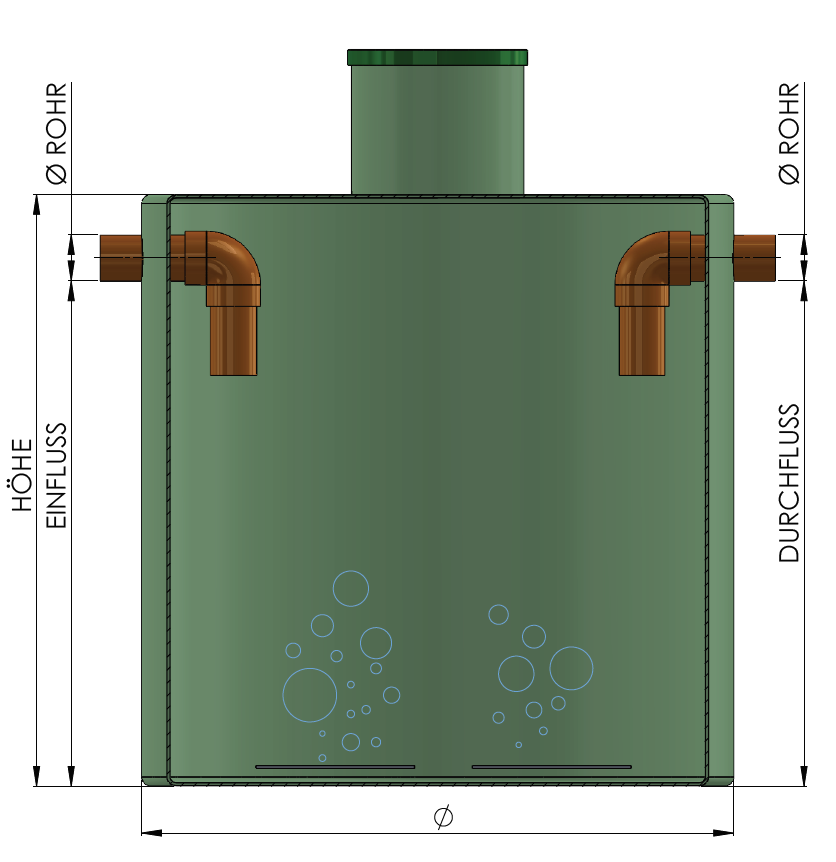

PE | LAUTSTÄRKE [l] | Ø [mm] | HÖHE [mm] | Ø ROHR [mm] | EINFLUSS [mm] | DURCHFLUSS [mm] |
---|---|---|---|---|---|---|
50 | 2400 | 1400 | 2000 | 160 | 1600 | 1600 |
75 | 2900 | 1400 | 2300 | 160 | 1900 | 1900 |
PE | LAUTSTÄRKE [l] | Ø [mm] | LÄNGE [mm] | Ø ROHR [mm] | EINFLUSS [mm] | DURCHFLUSS [mm] |
---|---|---|---|---|---|---|
100 | 3800 | 2000 | 4600 | 160 | 1600 | 1600 |
125 | 4700 | 2000 | 5680 | 160 | 1750 | 1750 |
150 | 5700 | 2000 | 6750 | 160 | 1600 | 1600 |
200 | 7600 | 2000 | 6140 | 225 | 2050 | 2050 |
250 | 9500 | 2000 | 7600 | 225 | 1600 | 1600 |
300 | 11400 | 2000 | 9050 | 225 | 2450 | 2450 |
400 | 15200 | 2000 | 11920 | 225 | 1600 | 1600 |
500 | 19000 | 2400 | 9340 | 225 | 3150 | 3150 |
550 | 20800 | 2400 | 10230 | 225 | 1600 | 1600 |
600 | 22700 | 2400 | 11120 | 250 | 3850 | 3850 |
700 | 26500 | 2400 | 12890 | 250 | 1600 | 1600 |
750 | 28400 | 2400 | 10160 | 250 | 4550 | 4550 |
BSB5 und ein Grenzwert von 25 mgBPK5/ l
CSB und einen Grenzwert von 150 mg CSB/ l
NH4+ und einen Grenzwert von 10 mgNH4+ / l

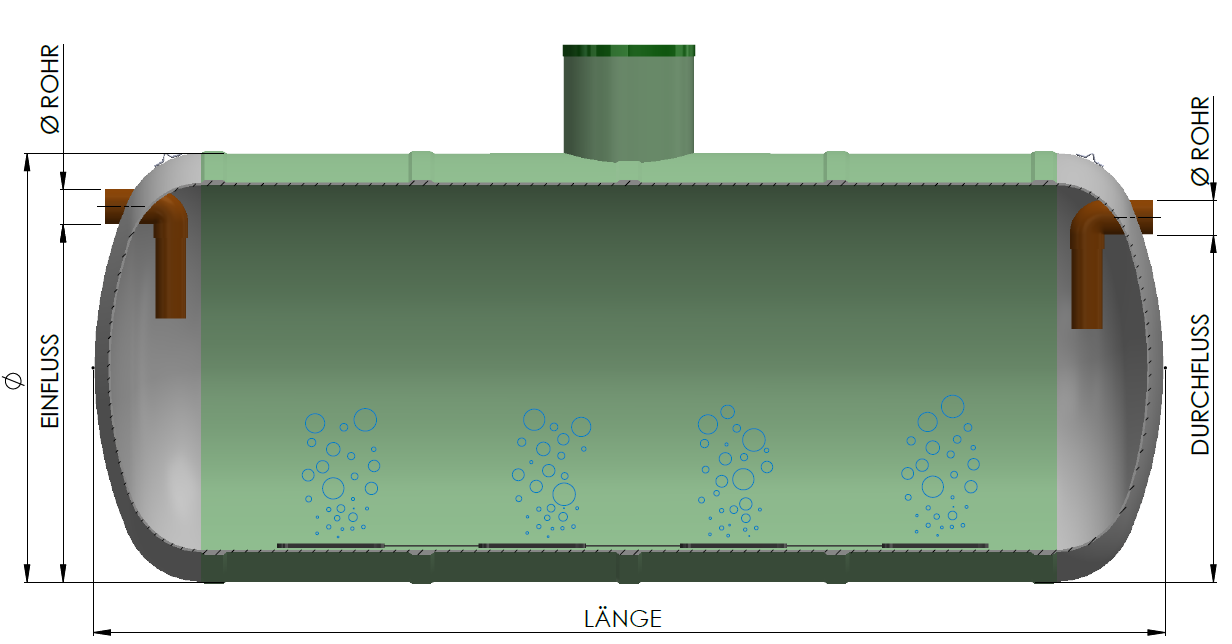

PE | LAUTSTÄRKE [l] | Ø [mm] | LÄNGE [mm] | Ø ROHR [mm] | EINFLUSS [mm] | DURCHFLUSS [mm] |
---|---|---|---|---|---|---|
50 | 5900 | 2000 | 2500 | 160 | 2000 | 2000 |
75 | 8600 | 2000 | 3530 | 160 | 2000 | 2000 |
100 | 11570 | 2000 | 4600 | 160 | 2000 | 2000 |
125 | 14400 | 2000 | 5680 | 160 | 2000 | 2000 |
150 | 17360 | 2000 | 6750 | 160 | 2000 | 2000 |
200 | 23170 | 2400 | 6140 | 225 | 2400 | 2400 |
250 | 29000 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 34800 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 46300 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 57800 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 63600 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 69500 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 81000 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 86800 | 3500 | 10160 | 250 | 3500 | 3500 |
BSB5 und ein Grenzwert von 25 mgBPK5/ l
CSB und einen Grenzwert von 150 mg CSB/ l
NH4+ und einen Grenzwert von 10 mgNH4+ / l
TN und einen Grenzwert von 15 mgTN / l

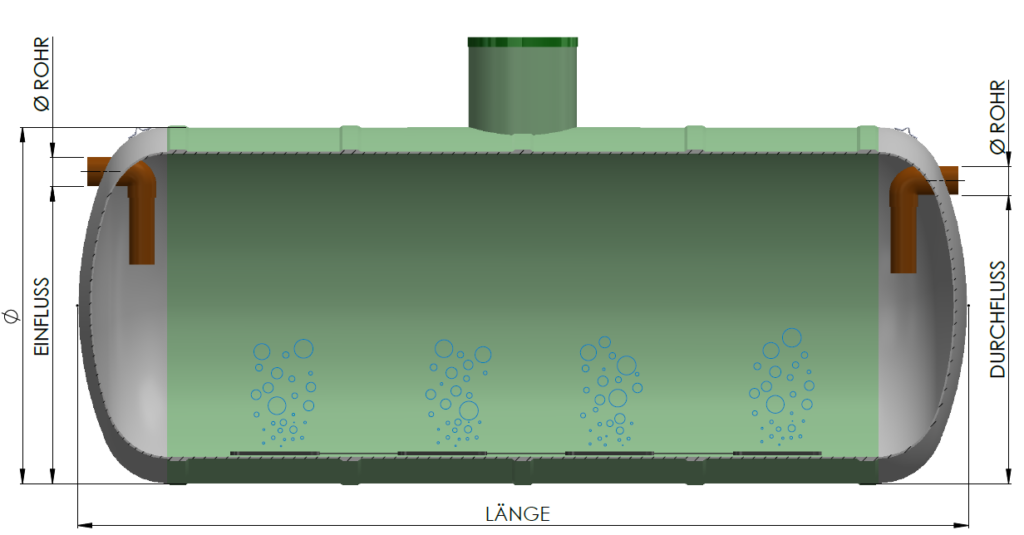

PE | LAUTSTÄRKE [l] | ANZAHL DER TANK | Ø [mm] | LÄNGE [mm] | Ø ROHR [mm] | EINFLUSS [mm] | DURCHFLUSS [mm] |
---|---|---|---|---|---|---|---|
50 | 11850 | 1 | 2000 | 4760 | 160 | 2000 | 2000 |
75 | 17370 | 1 | 2000 | 6810 | 160 | 2000 | 2000 |
100 | 23140 | 1 | 2000 | 8950 | 160 | 2000 | 2000 |
125 | 29000 | 1 | 2400 | 7660 | 160 | 2000 | 2000 |
150 | 34760 | 1 | 2400 | 9100 | 160 | 2000 | 2000 |
200 | 46300 | 1 | 2400 | 11990 | 225 | 2400 | 2400 |
250 | 58000 | 2 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 69700 | 2 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 92700 | 2 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 115760 | 2 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 127380 | 2 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 138900 | 2 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 162000 | 2 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 173690 | 2 | 3500 | 10160 | 250 | 3500 | 3500 |

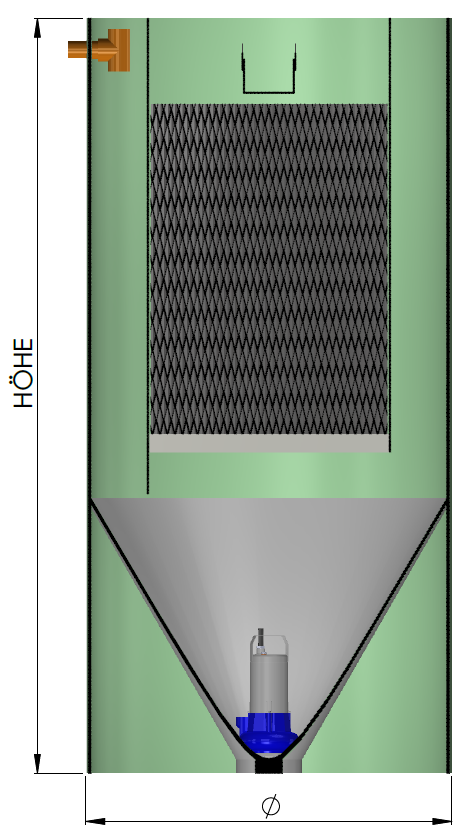

Unser Lamellensetzer ist so konstruiert, dass der Zulauf bzw. Abtransport von Schlamm die Sedimentation nicht stört.
Schlammabsetzer mit Lamellen sind die wirtschaftlichste Art, Schlamm, Sand und andere Verunreinigungen in Oberflächengewässern, in chemischen und industriellen Prozessen zu entfernen.
PE | LAUTSTÄRKE [l] | Ø [mm] | HÖHE [mm] | LAMELLAE [m2/m3] | B [mm] | Projektaufstandsfläch [m2/m] |
---|---|---|---|---|---|---|
50 | 2110 | 1200 | 2530 | 6,25 | 800 | 3,11 |
75 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
100 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
125 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
150 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
200 | 5140 | 1800 | 3180 | 6,25 | 1300 | 9,93 |
250 | 6520 | 2000 | 3350 | 6,25 | 1500 | 13,34 |
300 | 8120 | 2200 | 3520 | 6,25 | 1700 | 17,24 |
400 | 9970 | 2400 | 3700 | 6,25 | 1900 | 21,64 |
500 | 12080 | 2600 | 3870 | 6,25 | 1900 | 24,02 |
550 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
600 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
700 | 16930 | 3000 | 4220 | 6,25 | 2300 | 34,82 |
750 | 19700 | 3200 | 4390 | 6,25 | 2500 | 40,98 |
OPTIONEN

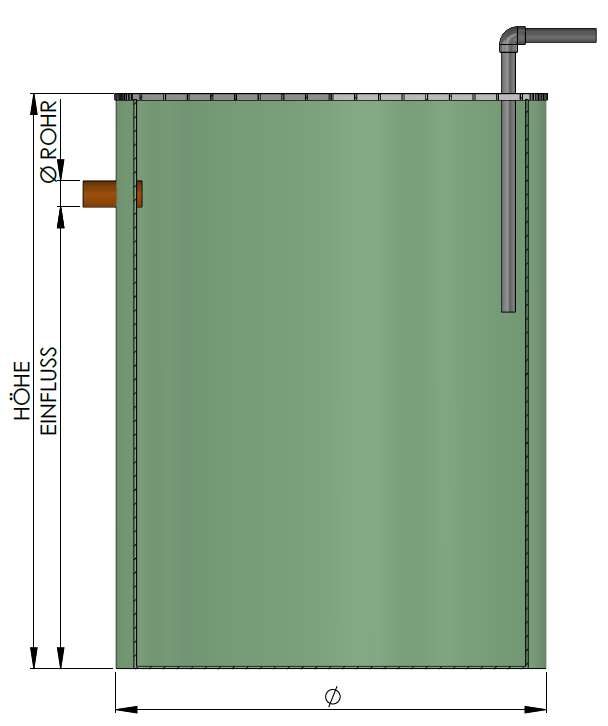

Der Überschussschlammspeicher ist für die separate lagerung von biologischem überschussschlamm vorgesehen.
PE | LAUTSTÄRKE [l] | Ø [mm] | HÖHE [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|
50 | 5000 | 1800 | 2400 | 2050 | 2000 |
75 | 8000 | 2000 | 3400 | 1600 | 1550 |
100 | 10000 | 2000 | 4200 | 1600 | 1550 |

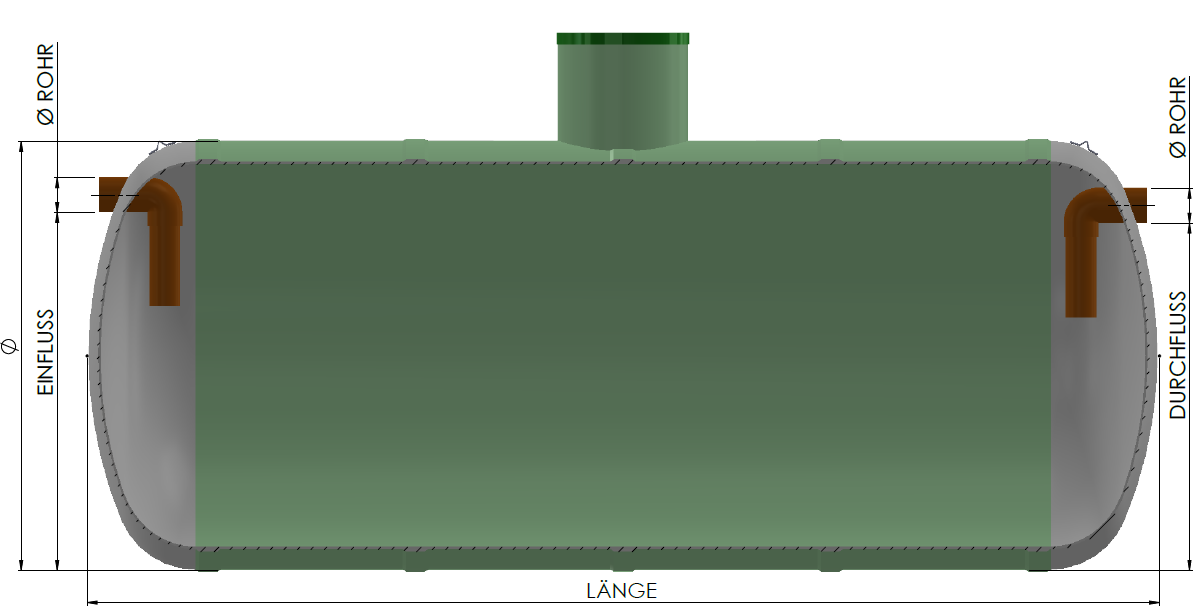

PE | LAUTSTÄRKE [l] | Ø [mm] | DOLŽINA [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|
125 | 13000 | 2400 | 3700 | 2000 | 1950 |
150 | 15000 | 2400 | 4200 | 2000 | 1950 |
200 | 20000 | 2400 | 5500 | 2000 | 1950 |
250 | 25000 | 2400 | 6800 | 2000 | 1950 |
300 | 30000 | 2400 | 8100 | 2000 | 1950 |
400 | 40000 | 2400 | 10600 | 2000 | 1950 |
500 | 50000 | 3000 | 8300 | 2600 | 2550 |
550 | 55000 | 3000 | 9100 | 2600 | 2550 |
600 | 60000 | 3000 | 9900 | 2600 | 2550 |
700 | 70000 | 3000 | 11500 | 2600 | 2550 |
750 | 75000 | 3000 | 12200 | 2600 | 2550 |
