I dispositivi di pulizia Technol MBBR-TECH sono contenitori cilindrici orizzontali/verticali progettati in conformità con EN12255 e sono realizzati in poliestere rinforzato, che garantisce un lungo utilizzo senza ulteriore manutenzione dello scafandro. I componenti installati in tutti gli impianti di trattamento Technol sono affidabili e realizzati da rinomati produttori sul mercato.
I design di capacità progettati sono: 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 550, 600, 700 e750 PU (Unità di popolazione).
Per ogni procedura sono previste opzioni di pulizia C, CN e CNDN.
Gli impianti di trattamento delle acque reflue sono fabbricati e realizzati con attrezzature di produttori di qualità e affidabili. Sono pronti per la connessione alla rete el. I nostri esperti si prendono cura del primo avvio regolare del dispositivo e, se lo si desidera, anche della sua manutenzione.
Durante un singolo processo di trattamento, l’impianto di trattamento assume lunghezze e posizionamenti diversi dei contenitori a seconda dell’efficienza desiderata nel trattamento delle acque reflue.
In caso di necessità di capacità superiore a 750 PU, vi preghiamo di contattarci.
L’impianto di trattamento è costituito da una fossa settica di trattamento primario, un reattore biologico con un supporto mobile, un agitatore e un sistema di iniezione d’aria, un post-sedimentatore lamellare e un serbatoio di stoccaggio dei fanghi.
La pulizia primaria garantisce il corretto smaltimento dei solidi sospesi dalle acque reflue.
Il bioreattore contiene perni rimovibili testati di forma cilindrica con un diametro di 12 mm e una lunghezza di 12 mm realizzati in granulato hdpe riciclato (mezzo portante) da un produttore europeo di alta qualità. La superficie specifica utilizzabile del vettore è di 704 m2/ m3.
Nel reattore biologico viene fornita una buona miscelazione e ventilazione, adatta a determinati vettori di biomassa.
Il post-sedimentatore lamellare è progettato in modo tale che l’afflusso o la rimozione dei fanghi non interferisca con la sedimentazione. Ha un argine di straripamento regolabile in altezza, che consente di regolare l’uscita in base al posizionamento del contenitore e una barriera per trattenere il fango galleggiante.
Tutti i fanghi biologici in eccesso vengono conservati separatamente nello stoccaggio.
Il processo MBBR è un trattamento biologico in cui la biomassa cresce su supporti mobili in condizioni ottimali di miscelazione e ossidazione. I supporti mobili sono realizzati in materiale plastico HDPE con un’elevata superficie specifica di 704 m2/m3 e una densità di 0,95 kg/dm³.
Questa tecnologia presenta i seguenti vantaggi rispetto al processo dei fanghi attivati:
Il sistema di ventilazione mantiene i supporti in materiale plastico e fornisce l’ossigeno necessario di cui i microrganismi hanno bisogno. Il sistema è costituito da una rete di diffusori situati nella parte inferiore del reattore per migliorare i processi di ventilazione e miscelazione.
Le partizioni hanno protezione contro l’intrusione di staffe di plastica in altri compartimenti.
Rimozione dei solidi sospesi dalle acque reflue.
La fossa settica è divisa in tre compartimenti interni. La sedimentazione avviene nella parte inferiore. Per calmare il flusso o prevenire movimenti bruschi, viene installata una giuntura più lunga sui tubi di afflusso e deflusso. Le acque reflue sfociano nel serbatoio di sedimentazione, dove olio, grasso e particelle più leggere dell’acqua galleggiano in superficie, e sostanze più grandi e pesanti affondano e si depositano sul fondo.

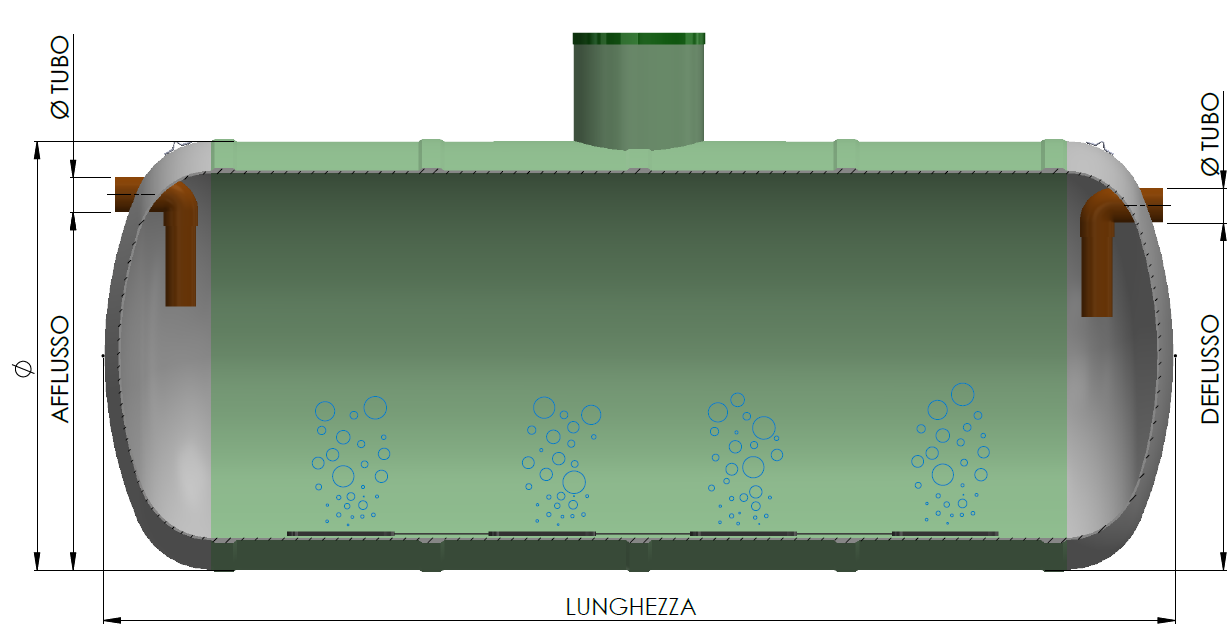

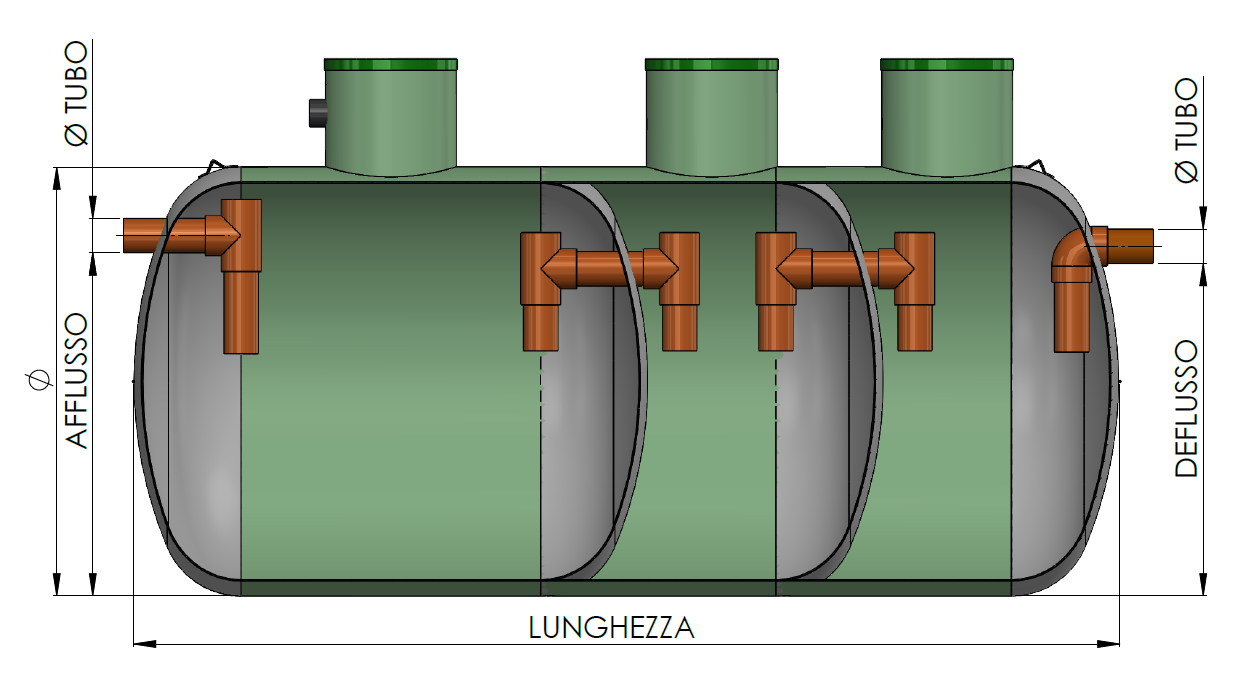

PE | VOLUME [l] | Ø [mm] | LUNGHEZZA [mm] | Ø TUBO [mm] | AFFLUSSO [mm] | DEFLUSSO [mm] |
---|---|---|---|---|---|---|
50 | 11000 | 2000 | 4600 | 160 | 1600 | 1550 |
75 | 16600 | 2000 | 6760 | 160 | 1600 | 1550 |
100 | 22300 | 2400 | 5800 | 160 | 2000 | 1950 |
125 | 27800 | 2400 | 7600 | 160 | 2000 | 1950 |
150 | 3300 | 2400 | 9000 | 160 | 2000 | 1950 |
200 | 4400 | 2400 | 11800 | 225 | 2000 | 1950 |
250 | 5500 | 2400 | 14900 | 225 | 2000 | 1950 |
300 | 22000 | 2400 | 6100 | 225 | 2100 | 2050 |
400 | 28000 | 2400 | 7800 | 225 | 2100 | 2050 |
500 | 35000 | 2400 | 9500 | 225 | 2100 | 2050 |
550 | 22000 | 2400 | 6200 | 225 | 2100 | 2050 |
600 | 24000 | 2400 | 6600 | 250 | 2115 | 2065 |
700 | 28000 | 2400 | 7800 | 250 | 2115 | 2065 |
750 | 3000 | 2400 | 8200 | 250 | 2115 | 2065 |
Processo di trattamento delle acque reflue, in cui la maggior parte del trattamento biologico avviene su un biofilm attaccato a un materiale vettore. I vettori della biomassa galleggiano nell’acqua sotto l’influenza di un flusso d’aria diretto verso l’alto
BOD5 e un valore limite di 30 mgBPK5/ l
COD e un valore limite di 150 mg COD/ l
PE | VOLUME [l] | Ø [mm] | ALTEZZA [mm] | Ø PIPE [mm] | AFFLUSSO [mm] | DEFLUSSO [mm] |
---|---|---|---|---|---|---|
50 | 2400 | 1400 | 2000 | 160 | 1600 | 1600 |
75 | 2900 | 1400 | 2300 | 160 | 1900 | 1900 |

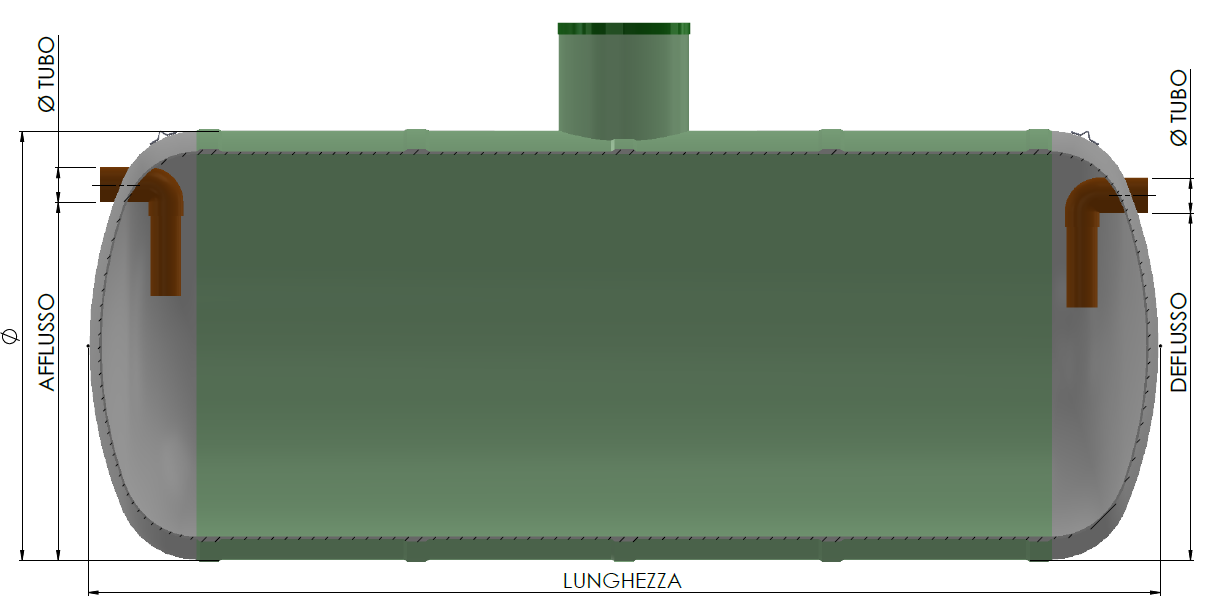

PE | VOLUME [l] | Ø [mm] | LUNGHEZZA [mm] | Ø PIPE [mm] | AFFLUSSO [mm] | DEFLUSSO [mm] |
---|---|---|---|---|---|---|
100 | 3800 | 2000 | 4600 | 160 | 1600 | 1600 |
125 | 4700 | 2000 | 5680 | 160 | 1750 | 1750 |
150 | 5700 | 2000 | 6750 | 160 | 1600 | 1600 |
200 | 7600 | 2000 | 6140 | 225 | 2050 | 2050 |
250 | 9500 | 2000 | 7600 | 225 | 1600 | 1600 |
300 | 11400 | 2000 | 9050 | 225 | 2450 | 2450 |
400 | 15200 | 2000 | 11920 | 225 | 1600 | 1600 |
500 | 19000 | 2400 | 9340 | 225 | 3150 | 3150 |
550 | 20800 | 2400 | 10230 | 225 | 1600 | 1600 |
600 | 22700 | 2400 | 11120 | 250 | 3850 | 3850 |
700 | 26500 | 2400 | 12890 | 250 | 1600 | 1600 |
750 | 28400 | 2400 | 10160 | 250 | 4550 | 4550 |
BOD5 e un valore limite di of 25 mgBPK5/ l
COD e un valore limite di 150 mg COD/ l
NH4+ e un valore limite di 10 mgNH4+ / l
PE | VOLUME [l] | Ø [mm] | LUNGHEZZA[mm] | Ø TUBO [mm] | AFFLUSSO [mm] | DEFLUSSO [mm] |
---|---|---|---|---|---|---|
50 | 5900 | 2000 | 2500 | 160 | 2000 | 2000 |
75 | 8600 | 2000 | 3530 | 160 | 2000 | 2000 |
100 | 11570 | 2000 | 4600 | 160 | 2000 | 2000 |
125 | 14400 | 2000 | 5680 | 160 | 2000 | 2000 |
150 | 17360 | 2000 | 6750 | 160 | 2000 | 2000 |
200 | 23170 | 2400 | 6140 | 225 | 2400 | 2400 |
250 | 29000 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 34800 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 46300 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 57800 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 63600 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 69500 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 81000 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 86800 | 3500 | 10160 | 250 | 3500 | 3500 |
BOD5 e un valore limite di 25 mgBPK5/ l
COD e un valore limite di 150 mg COD/ l
NH4+ e un valore limite di 10 mgNH4+ / l
TN e un valore limite di 15 mgTN / l

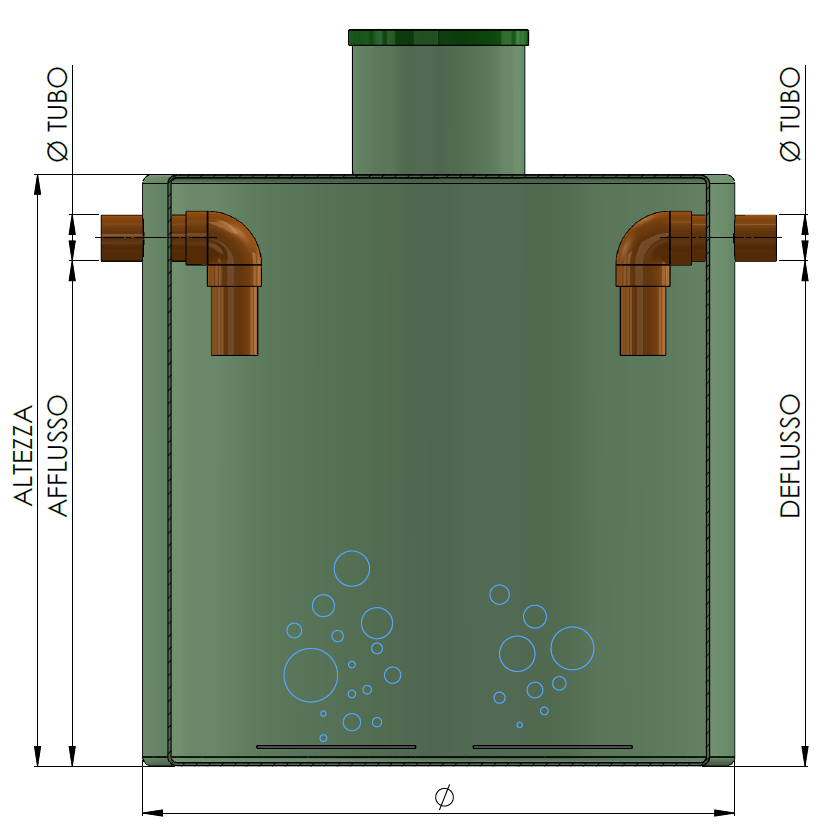

PE | VOLUME [l] | II NUMERO DEI CONTENITORI | Ø [mm] | LUNGHEZZA [mm] | Ø TUBO [mm] | AFFLUSSO [mm] | DEFLUSSO [mm] |
---|---|---|---|---|---|---|---|
50 | 11850 | 1 | 2000 | 4760 | 160 | 2000 | 2000 |
75 | 17370 | 1 | 2000 | 6810 | 160 | 2000 | 2000 |
100 | 23140 | 1 | 2000 | 8950 | 160 | 2000 | 2000 |
125 | 29000 | 1 | 2400 | 7660 | 160 | 2000 | 2000 |
150 | 34760 | 1 | 2400 | 9100 | 160 | 2000 | 2000 |
200 | 46300 | 1 | 2400 | 11990 | 225 | 2400 | 2400 |
250 | 58000 | 2 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 69700 | 2 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 92700 | 2 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 115760 | 2 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 127380 | 2 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 138900 | 2 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 162000 | 2 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 173690 | 2 | 3500 | 10160 | 250 | 3500 | 3500 |
Il nostro sedimentatore lamellare è progettato in modo tale che l’afflusso o la rimozione dei fanghi non interferisca con la sedimentazione.
Il sedimentatore di fanghi con lamelle è il modo più economico per rimuovere fanghi, sabbia e altre impurità nelle acque superficiali, nei processi chimici e industriali.
DESCRIZIONE
Realizzato in poliestere rinforzato

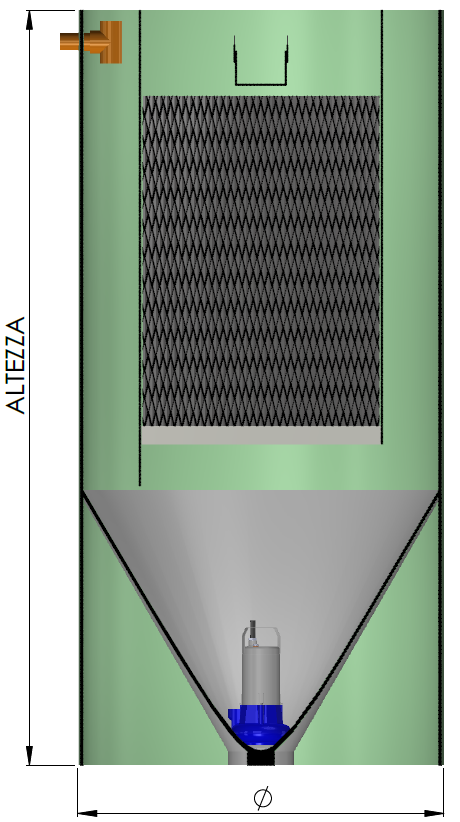

PE | VOLUME [l] | Ø [mm] | ALTEZZA [mm] | LAMELLE [m2/m3] | B [mm] | Area di sedimentazione [m2/m] |
---|---|---|---|---|---|---|
50 | 2110 | 1200 | 2530 | 6,25 | 800 | 3,11 |
75 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
100 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
125 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
150 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
200 | 5140 | 1800 | 3180 | 6,25 | 1300 | 9,93 |
250 | 6520 | 2000 | 3350 | 6,25 | 1500 | 13,34 |
300 | 8120 | 2200 | 3520 | 6,25 | 1700 | 17,24 |
400 | 9970 | 2400 | 3700 | 6,25 | 1900 | 21,64 |
500 | 12080 | 2600 | 3870 | 6,25 | 1900 | 24,02 |
550 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
600 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
700 | 16930 | 3000 | 4220 | 6,25 | 2300 | 34,82 |
750 | 19700 | 3200 | 4390 | 6,25 | 2500 | 40,98 |
Il serbatoio di stoccaggio dei fanghi in eccedenza è destinato allo stoccaggio separato dei fanghi biologici in eccesso.

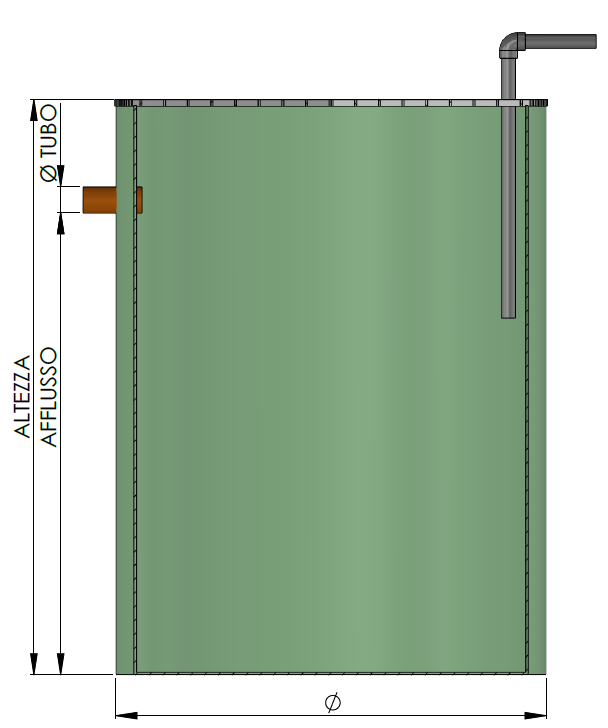

PE | VOLUME [l] | Ø [mm] | ALTEZZA [mm] | AFFLUSSO [mm] | DEFLUSSO [mm] |
---|---|---|---|---|---|
50 | 5000 | 1800 | 2400 | 2050 | 2000 |
75 | 8000 | 2000 | 3400 | 1600 | 1550 |
100 | 10000 | 2000 | 4200 | 1600 | 1550 |
PE | VOLUME [l] | Ø [mm] | LUNGHEZZA [mm] | AFFLUSSO [mm] | DEFLUSSO [mm] |
---|---|---|---|---|---|
125 | 13000 | 2400 | 3700 | 2000 | 1950 |
150 | 15000 | 2400 | 4200 | 2000 | 1950 |
200 | 20000 | 2400 | 5500 | 2000 | 1950 |
250 | 25000 | 2400 | 6800 | 2000 | 1950 |
300 | 30000 | 2400 | 8100 | 2000 | 1950 |
400 | 40000 | 2400 | 10600 | 2000 | 1950 |
500 | 50000 | 3000 | 8300 | 2600 | 2550 |
550 | 55000 | 3000 | 9100 | 2600 | 2550 |
600 | 60000 | 3000 | 9900 | 2600 | 2550 |
700 | 70000 | 3000 | 11500 | 2600 | 2550 |
750 | 75000 | 3000 | 12200 | 2600 | 2550 |
