Очистные устройства Technol MBBR-TECH представляют собой цилиндрические горизонтальные/вертикальные емкости, разработанные в соответствии с EN12255 и изготовленные из армированного полиэстера, что обеспечивает длительный срок службы без дополнительного обслуживания емкости. Компоненты, установленные на всех очистных сооружениях Technol, надежны и изготовлены известными на рынке производителями.
Планируемые проектные мощности: 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 550, 600, 700 и 750 PU (единицы населения, далее — е.н.).
Для каждой процедуры предусмотрены варианты очистки C, CN и CNDN.
Очистные сооружения производятся и комплектуются оборудованием от качественных и надежных производителей. Они готовы к подключению к электросети. Наши специалисты позаботятся о плавном запуске устройства и, по желанию, о его обслуживании.
Очистные сооружения Technol предназначены для очистки сточных вод населенных пунктов и сел, крупных туристических объектов, административных зданий, учебных заведений и других крупных объектов.
В рамках индивидуального процесса очистки очистные сооружения имеют разную длину и размещение контейнеров в зависимости от требуемой эффективности очистки сточных вод.
Если необходимо обслужить более 750 е. н., свяжитесь с нами.
Очистное сооружение состоит из септика первичной очистки, биологического реактора с подвижным держателем, мешалки и системы нагнетания воздуха, пластинчатого постотстойника и резервуара для хранения осадка.
Первичная очистка обеспечивает надлежащее удаление взвешенных частиц из сточных вод.
Биореактор содержит испытанные съемные балки цилиндрической формы диаметром 12 мм и длиной 12 мм, изготовленные из переработанного гранулята HDPE (несущая среда) от высококачественного европейского производителя. Полезная удельная поверхность носителя составляет 704 м2/м3.
В биологическом реакторе обеспечивается хорошее перемешивание и вентиляция, что подходит для выбранных носителей биомассы.
Пластинчатый отстойник спроектирован таким образом, что приток или удаление осадка не мешает седиментации. Он имеет регулируемую по высоте кромку перелива, которая позволяет регулировать выпускное отверстие в соответствии с размещением контейнера, и барьер для удержания грязи.
Весь лишний биологический осадок хранится в отдельном резервуаре.
Очистка MBBR — это биологическая обработка, при которой биомасса накапливается на мобильных носителях в оптимальных условиях смешивания и окисления. Мобильные носители изготовлены из пластика HDPE с высокой удельной поверхностью 704 м2/м3 и плотностью 0,95 кг/дм3.
Эта технология имеет следующие преимущества перед технологией обработки активного осадка:
Система вентиляции поддерживает носители из пластика и обеспечивает наличие необходимого для микроорганизмов кислорода. Система состоит из сети диффузоров, расположенных в нижней части реактора, для улучшения процессов вентиляции и перемешивания.
Перегородки имеют защиту от проникновения пластиковых скоб в другие отсеки.
Удаление взвешенных веществ из сточных вод.

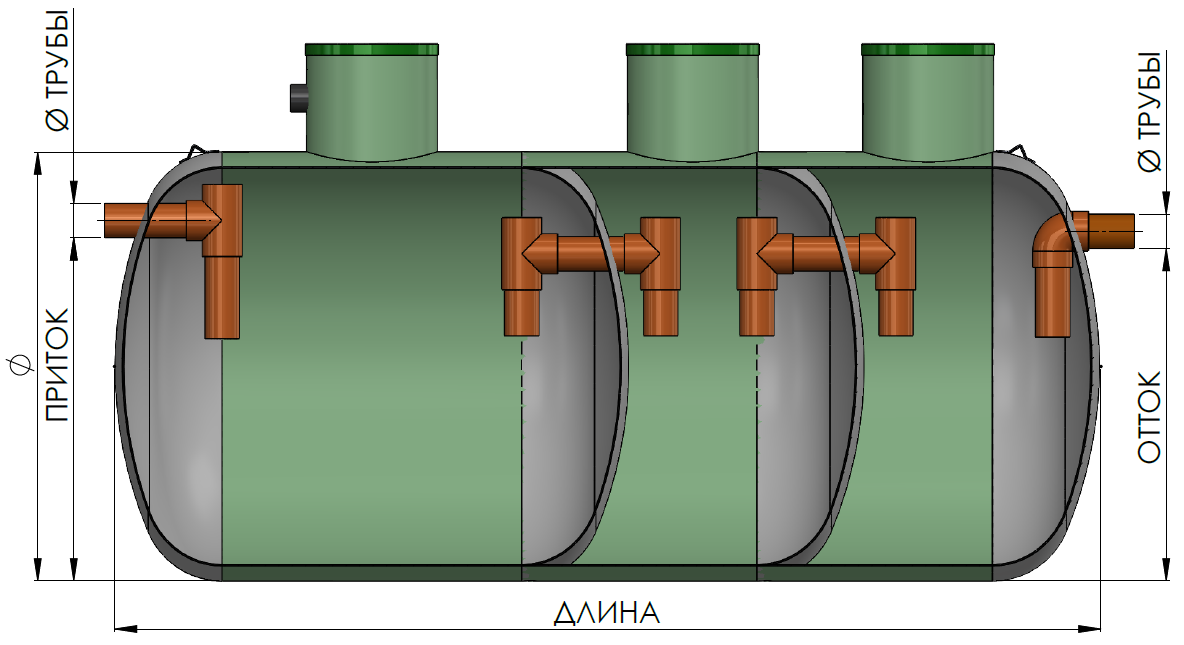

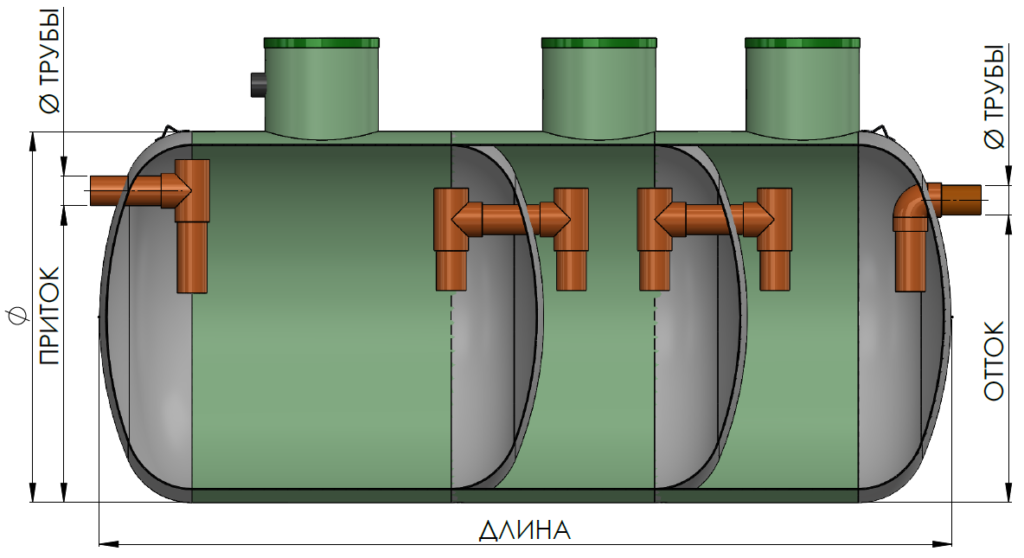

Септик разделен на три внутренних отсека. Осаждение происходит в нижней части. Для успокоения потока и предотвращения турбулентности на входе и выходе устанавливается более длинное колено. Сточные воды поступают в отстойник, где масло, жир и частицы, которые легче воды, всплывают на поверхность, а более крупные и тяжелые вещества опускаются и оседают на дно.
Е.Н. | ОБЪЕМ [л] | Ø [mm] | ДЛИНА [mm] | Ø ТРУБЫ [mm] | ПРИТОК [mm] | ОТТОК [mm] |
---|---|---|---|---|---|---|
50 | 11000 | 2000 | 4600 | 160 | 1600 | 1550 |
75 | 16600 | 2000 | 6760 | 160 | 1600 | 1550 |
100 | 22300 | 2400 | 5800 | 160 | 2000 | 1950 |
125 | 27800 | 2400 | 7600 | 160 | 2000 | 1950 |
150 | 3300 | 2400 | 9000 | 160 | 2000 | 1950 |
200 | 4400 | 2400 | 11800 | 225 | 2000 | 1950 |
250 | 5500 | 2400 | 14900 | 225 | 2000 | 1950 |
300 | 22000 | 2400 | 6100 | 225 | 2100 | 2050 |
400 | 28000 | 2400 | 7800 | 225 | 2100 | 2050 |
500 | 35000 | 2400 | 9500 | 225 | 2100 | 2050 |
550 | 22000 | 2400 | 6200 | 225 | 2100 | 2050 |
600 | 24000 | 2400 | 6600 | 250 | 2115 | 2065 |
700 | 28000 | 2400 | 7800 | 250 | 2115 | 2065 |
750 | 3000 | 2400 | 8200 | 250 | 2115 | 2065 |
Для очистки сточных вод применяется процесс, при котором большая часть биологической очистки происходит на биопленке, прикрепленной к материалу носителя. Носители биомассы плавают в воде под действием восходящего потока воздуха.
БПК5 и предельное значение 30 мгБПК5/л.
ХПК и предельное значение 150 мг ХПК/л.

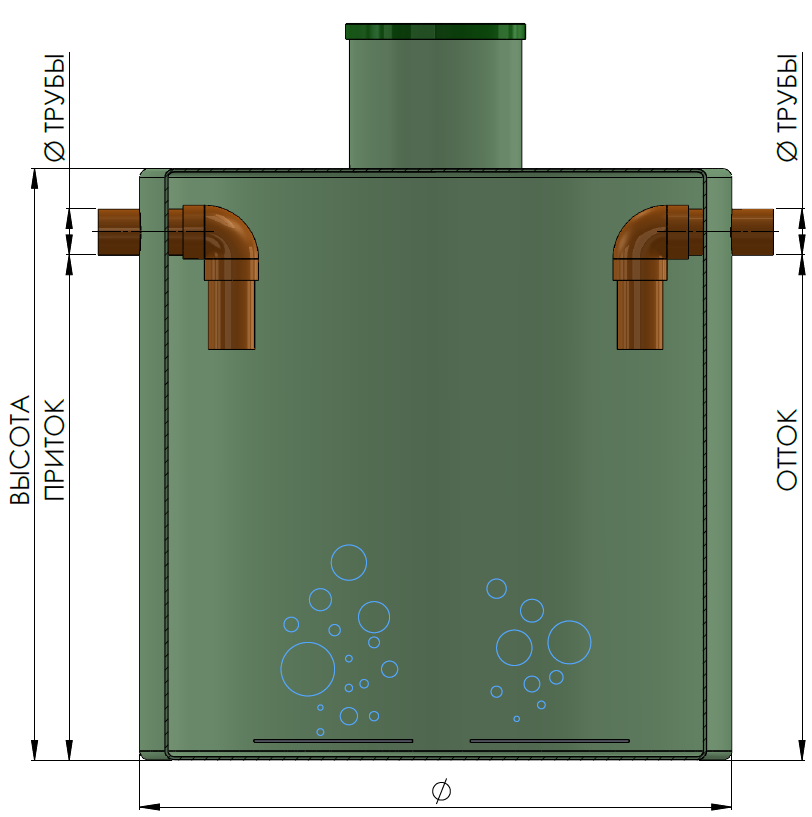

Е.Н. | ОБЪЕМ [л] | Ø [mm] | HEIGHT [mm] | Ø ТРУБЫ [mm] | ПРИТОК [mm] | ОТТОК [mm] |
---|---|---|---|---|---|---|
50 | 2400 | 1400 | 2000 | 160 | 1600 | 1600 |
75 | 2900 | 1400 | 2300 | 160 | 1900 | 1900 |

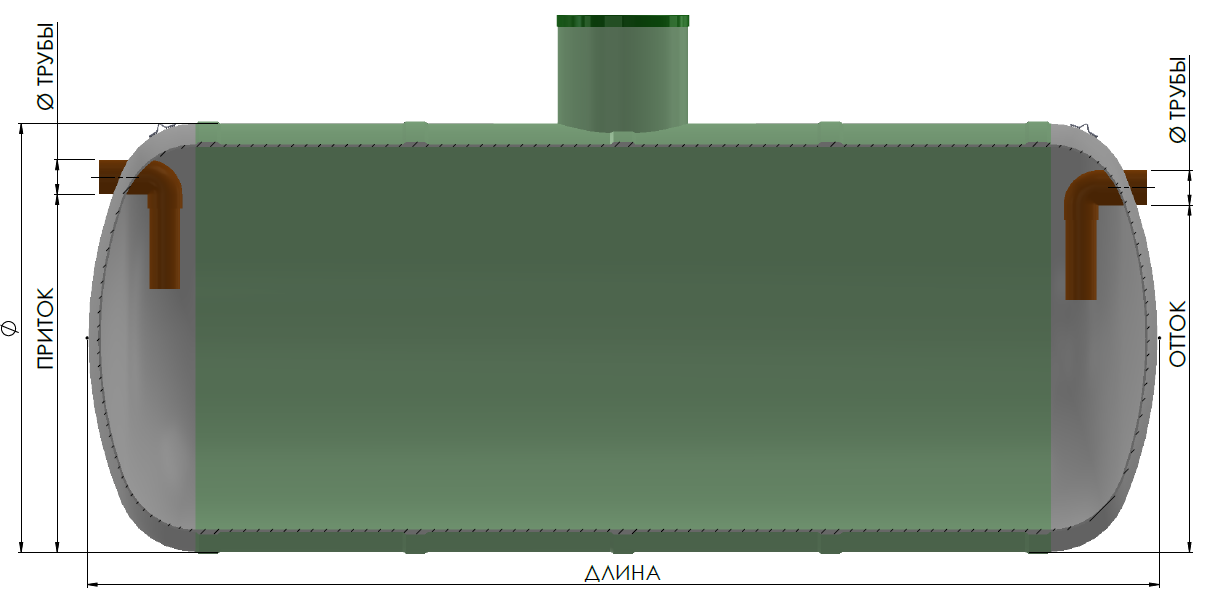

Е.Н. | ОБЪЕМ [л] | Ø [mm] | ДЛИНА [mm] | Ø ТРУБЫ [mm] | ПРИТОК [mm] | ОТТОК [mm] |
---|---|---|---|---|---|---|
100 | 3800 | 2000 | 4600 | 160 | 1600 | 1600 |
125 | 4700 | 2000 | 5680 | 160 | 1750 | 1750 |
150 | 5700 | 2000 | 6750 | 160 | 1600 | 1600 |
200 | 7600 | 2000 | 6140 | 225 | 2050 | 2050 |
250 | 9500 | 2000 | 7600 | 225 | 1600 | 1600 |
300 | 11400 | 2000 | 9050 | 225 | 2450 | 2450 |
400 | 15200 | 2000 | 11920 | 225 | 1600 | 1600 |
500 | 19000 | 2400 | 9340 | 225 | 3150 | 3150 |
550 | 20800 | 2400 | 10230 | 225 | 1600 | 1600 |
600 | 22700 | 2400 | 11120 | 250 | 3850 | 3850 |
700 | 26500 | 2400 | 12890 | 250 | 1600 | 1600 |
750 | 28400 | 2400 | 10160 | 250 | 4550 | 4550 |
БПК5 и предельное значение 25 мгБПК5/л.
ХПК и предельное значение 150 мг ХПК/л.
NH4 + и предельное значение 10 мг NH4+/л.

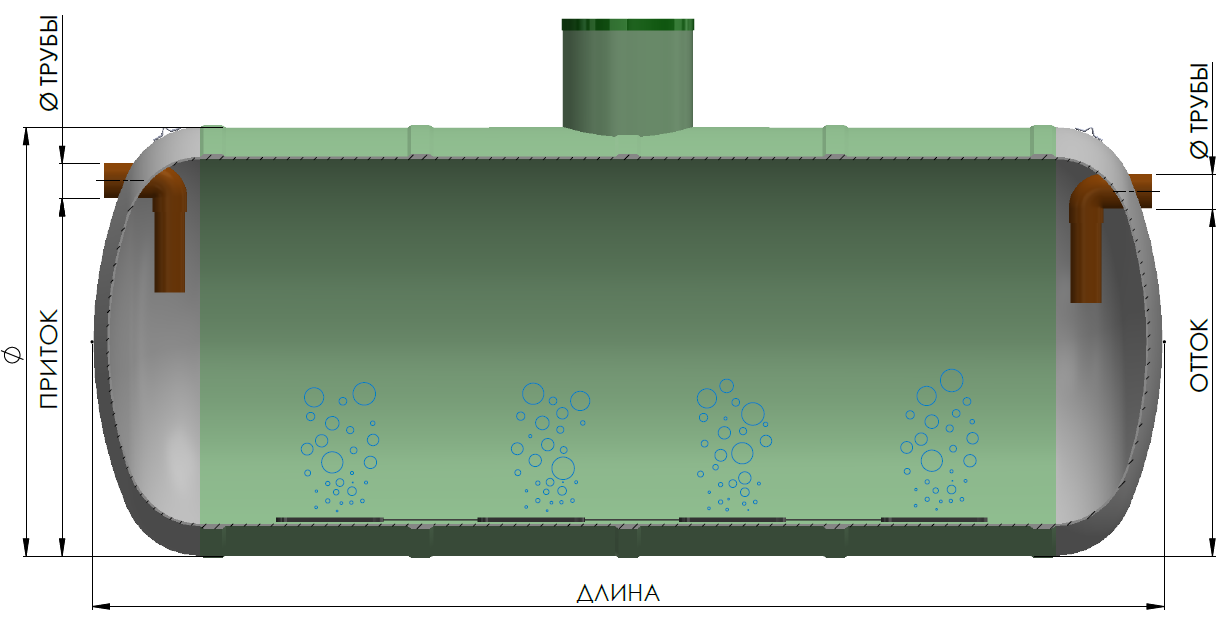

Е.Н. | ОБЪЕМ [л] | Ø [mm] | ДЛИНА [mm] | Ø ТРУБЫ [mm] | ПРИТОК [mm] | ОТТОК [mm] |
---|---|---|---|---|---|---|
50 | 5900 | 2000 | 2500 | 160 | 2000 | 2000 |
75 | 8600 | 2000 | 3530 | 160 | 2000 | 2000 |
100 | 11570 | 2000 | 4600 | 160 | 2000 | 2000 |
125 | 14400 | 2000 | 5680 | 160 | 2000 | 2000 |
150 | 17360 | 2000 | 6750 | 160 | 2000 | 2000 |
200 | 23170 | 2400 | 6140 | 225 | 2400 | 2400 |
250 | 29000 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 34800 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 46300 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 57800 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 63600 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 69500 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 81000 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 86800 | 3500 | 10160 | 250 | 3500 | 3500 |
БПК5 и предельное значение 25 мгБПК5/л.
ХПК и предельное значение 150 мг ХПК/л.
NH4 + и предельное значение 10 мг NH4+/л.
TN и предельное значение 15 мгTN/л.
Е.Н. | ОБЪЕМ [л] | количество емкостей | Ø [mm] | ДЛИНА [mm] | Ø ТРУБЫ [mm] | ПРИТОК [mm] | ОТТОК [mm] |
---|---|---|---|---|---|---|---|
50 | 11850 | 1 | 2000 | 4760 | 160 | 2000 | 2000 |
75 | 17370 | 1 | 2000 | 6810 | 160 | 2000 | 2000 |
100 | 23140 | 1 | 2000 | 8950 | 160 | 2000 | 2000 |
125 | 29000 | 1 | 2400 | 7660 | 160 | 2000 | 2000 |
150 | 34760 | 1 | 2400 | 9100 | 160 | 2000 | 2000 |
200 | 46300 | 1 | 2400 | 11990 | 225 | 2400 | 2400 |
250 | 58000 | 2 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 69700 | 2 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 92700 | 2 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 115760 | 2 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 127380 | 2 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 138900 | 2 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 162000 | 2 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 173690 | 2 | 3500 | 10160 | 250 | 3500 | 3500 |

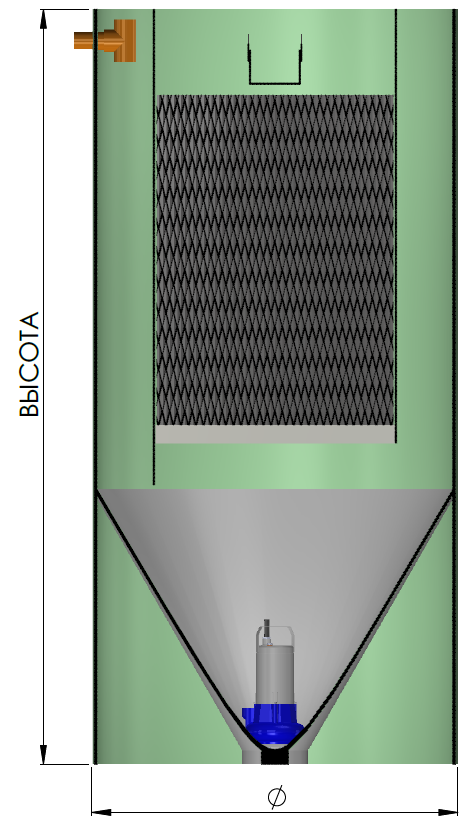

Наш пластинчатый отстойник спроектирован таким образом, что накопление или удаление осадка не мешает седиментации.
Отстойник с ламелями — это наиболее экономичный способ удаления ила, песка и других примесей из поверхностных вод, в химических и промышленных процессах.

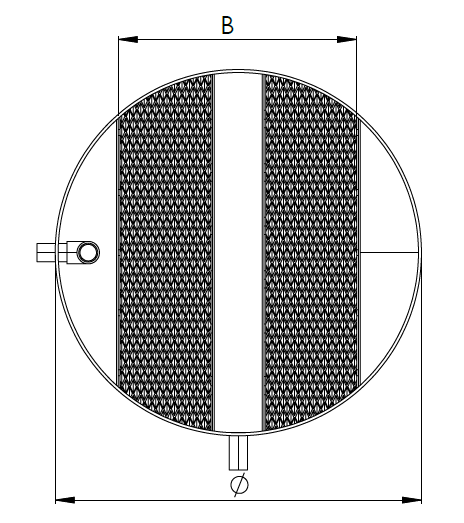

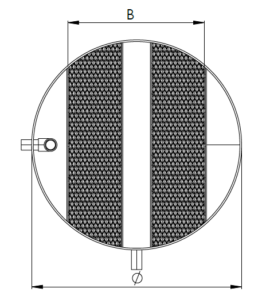

Е.Н. | ОБЪЕМ [л] | Ø [mm] | ВЫСОТА [mm] | ПЛАСТИНЫ [m2/m3] | B [mm] | Проектн. площадь сед. [m2/m] |
---|---|---|---|---|---|---|
50 | 2110 | 1200 | 2530 | 6,25 | 800 | 3,11 |
75 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
100 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
125 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
150 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
200 | 5140 | 1800 | 3180 | 6,25 | 1300 | 9,93 |
250 | 6520 | 2000 | 3350 | 6,25 | 1500 | 13,34 |
300 | 8120 | 2200 | 3520 | 6,25 | 1700 | 17,24 |
400 | 9970 | 2400 | 3700 | 6,25 | 1900 | 21,64 |
500 | 12080 | 2600 | 3870 | 6,25 | 1900 | 24,02 |
550 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
600 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
700 | 16930 | 3000 | 4220 | 6,25 | 2300 | 34,82 |
750 | 19700 | 3200 | 4390 | 6,25 | 2500 | 40,98 |
Резервуар для хранения избыточного осадка предназначена для раздельного хранения избыточного биологического осадка.

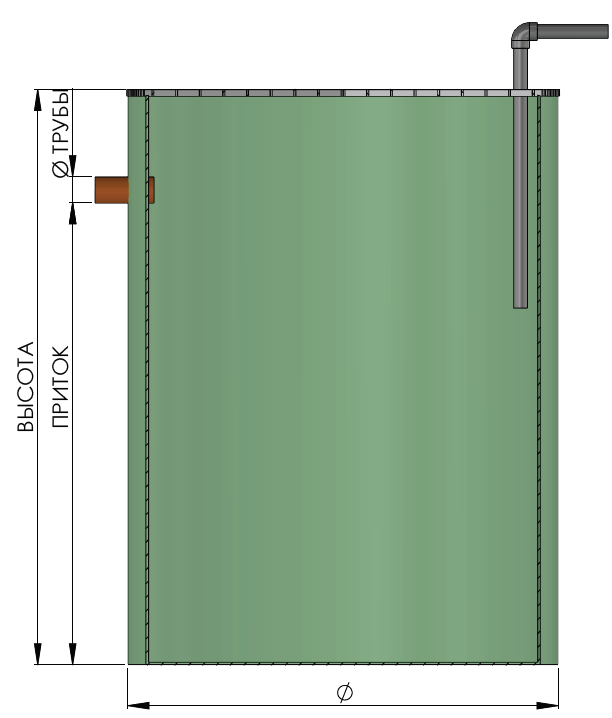

Е.Н. | ОБЪЕМ [л] | Ø [mm] | ВЫСОТА [mm] | ПРИТОК [mm] | ОТТОК [mm] |
---|---|---|---|---|---|
50 | 5000 | 1800 | 2400 | 2050 | 2000 |
75 | 8000 | 2000 | 3400 | 1600 | 1550 |
100 | 10000 | 2000 | 4200 | 1600 | 1550 |
Е.Н. | ОБЪЕМ [л] | Ø [mm] | ДЛИНА [mm] | ПРИТОК [mm] | ОТТОК [mm] |
---|---|---|---|---|---|
125 | 13000 | 2400 | 3700 | 2000 | 1950 |
150 | 15000 | 2400 | 4200 | 2000 | 1950 |
200 | 20000 | 2400 | 5500 | 2000 | 1950 |
250 | 25000 | 2400 | 6800 | 2000 | 1950 |
300 | 30000 | 2400 | 8100 | 2000 | 1950 |
400 | 40000 | 2400 | 10600 | 2000 | 1950 |
500 | 50000 | 3000 | 8300 | 2600 | 2550 |
550 | 55000 | 3000 | 9100 | 2600 | 2550 |
600 | 60000 | 3000 | 9900 | 2600 | 2550 |
700 | 70000 | 3000 | 11500 | 2600 | 2550 |
750 | 75000 | 3000 | 12200 | 2600 | 2550 |
