Čistilne naprave Technol tipa MBBR-TECH so cilindrične vodoravne/vertikalne posode načrtovane skladno z EN12255 in so izdelane iz armiranega poliestra, kar zagotavlja dolgo življenjsko dobo brez dodatnega vzdrževanja posode.
Predvidene projektirane zmogljivosti so: 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 550, 600, 700 in 750 PE (Populacijskih Enot).
V okviru posameznega postopka so predvidene možnosti čiščenja C, CN in CNDN.
Čistilne naprave so izdelane in dobavljene z opremo kakovostnih in zanesljivih proizvajalcev. Pripravljene so za priklop na el. omrežje. Naši strokovnjaki poskrbijo za nemoten zagon naprave in po vaši želji tudi za vzdrževanje le-te.
Technol čistilne naprave so namenjene za čiščenje odpadnih vod iz naselij in vasi, večjih turističnih objektov, poslovnih zgradb, vzgojno-izobraževalnih ustanov in drugih večjih objektov.
Čistilna naprava ima v okviru posameznega postopka čiščenja različne dolžine in postavitve posod glede na zahtevano učinkovitost čiščenja odpadne vode.
V primeru potrebe po kapaciteti nad 750PE nas prosim kontaktirajte.
Čistilna naprava je sestavljena iz primarnega čiščenja-greznice, biološkega reaktorja z gibljivim nosilcem, mešalom in sistemom za vpihovanje zraka, lamelnim naknadnim usedalnikom in zalogovnikom blata.
Primarno čiščenje zagotavlja ustrezno odstranjevanje suspendiranih snovi iz odpadne vode.
Bioreaktor vsebuje preizkušane odstranljive cilindrično oblikovane nosilce premera 12mm in dolžine 12mm iz recikliranega HDPE granulata (nosilni medij) visoko kvalitetnega evropskega proizvajalca. Uporabna specifična površina nosilca je 704 m2/m3.
V biološkem reaktorju je zagotovljeno dobro mešanje in prezračevanje, ki ustreza za izbrane nosilce biomase.
Lamelni naknadni usedalnik je projektiran na način, da dotok ali odvzem blata ne moti posedanja. Ima višinsko prilagodljiv prelivni rob, ki omogoča prilagoditev iztoka glede na postavitev posode in pregrado za zadrževanje plavajočega blata.
Vse odvečno biološko blato se shranjuje ločeno v zalogovniku.
MBBR proces je biološko čiščenje, kjer biomasa raste na mobilnih nosilcih v optimalnih pogojih mešanja in oksidacije. Mobilni nosilci so izdealni iz plastičnega materiala HDPE z visoko specifično površino 704 m2/m3 in gostoto 0,95 kg/dm³.
Ta tehnologija ima sledeče prednosti v primerjavi s postopkom aktivnega blata:
Prezračevalni sistem vzdržuje nosilce iz plastičnega materiala in zagotavlja potreben kisik, ki ga mikroorganizmi potrebujejo. Sistem je sestavljen iz mreže difuzorjev, nameščene na dnu reaktorja za izboljšanje procesov prezračevanja in mešanja.
Predelne stene imajo zaščito pred uhajanjem plastičnih nosilcev v druge prekate.
Odstranjevanje suspendiranih snovi iz odpadne vode.

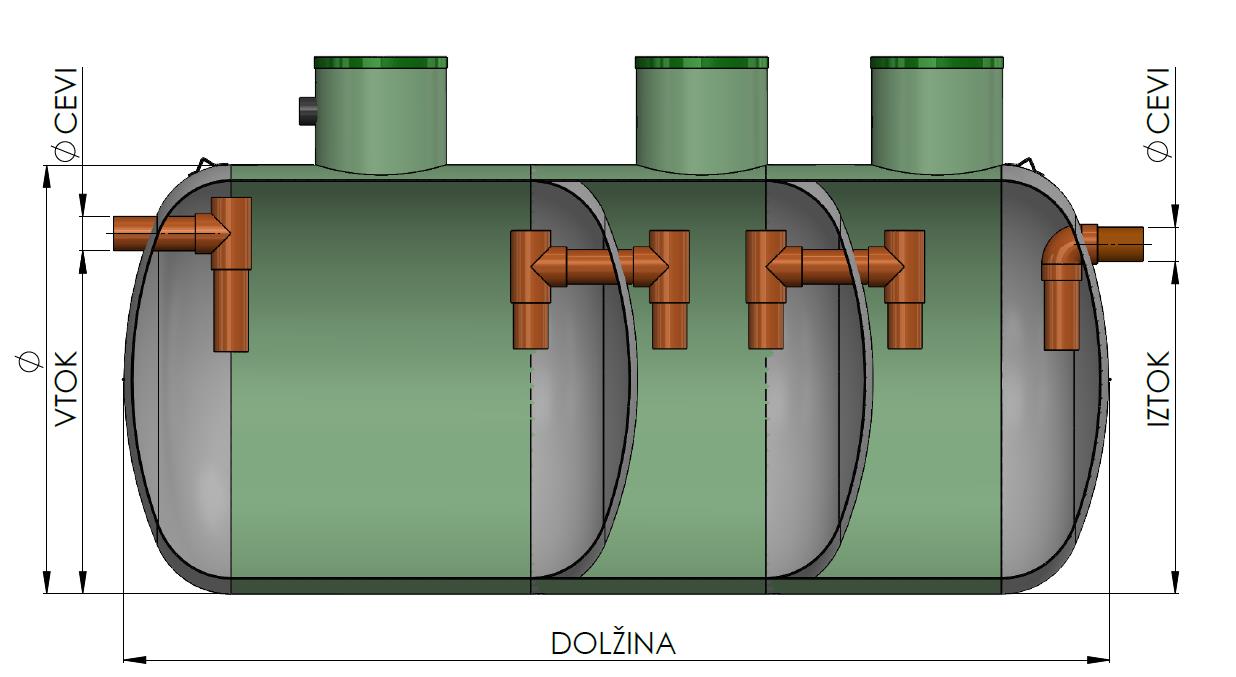

Greznica je razdeljena na tri notranje prekate. V spodnjem delu poteka sedimentacija. Za umiritev toka oziroma preprečitev turbulence je na dotoku in iztoku vgrajeno daljše koleno. Odpadna voda priteka v usedalnik, kjer olje, maščobe in delci lažji od vode splavajo na površje, večje in težje snovi pa se potopijo in usedejo na dno.
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
50 | 11000 | 2000 | 4600 | 160 | 1600 | 1550 |
75 | 16600 | 2000 | 6760 | 160 | 1600 | 1550 |
100 | 22300 | 2400 | 5800 | 160 | 2000 | 1950 |
125 | 27800 | 2400 | 7600 | 160 | 2000 | 1950 |
150 | 3300 | 2400 | 9000 | 160 | 2000 | 1950 |
200 | 4400 | 2400 | 11800 | 225 | 2000 | 1950 |
250 | 5500 | 2400 | 14900 | 225 | 2000 | 1950 |
300 | 22000 | 2400 | 6100 | 225 | 2100 | 2050 |
400 | 28000 | 2400 | 7800 | 225 | 2100 | 2050 |
500 | 35000 | 2400 | 9500 | 225 | 2100 | 2050 |
550 | 22000 | 2400 | 6200 | 225 | 2100 | 2050 |
600 | 24000 | 2400 | 6600 | 250 | 2115 | 2065 |
700 | 28000 | 2400 | 7800 | 250 | 2115 | 2065 |
750 | 3000 | 2400 | 8200 | 250 | 2115 | 2065 |

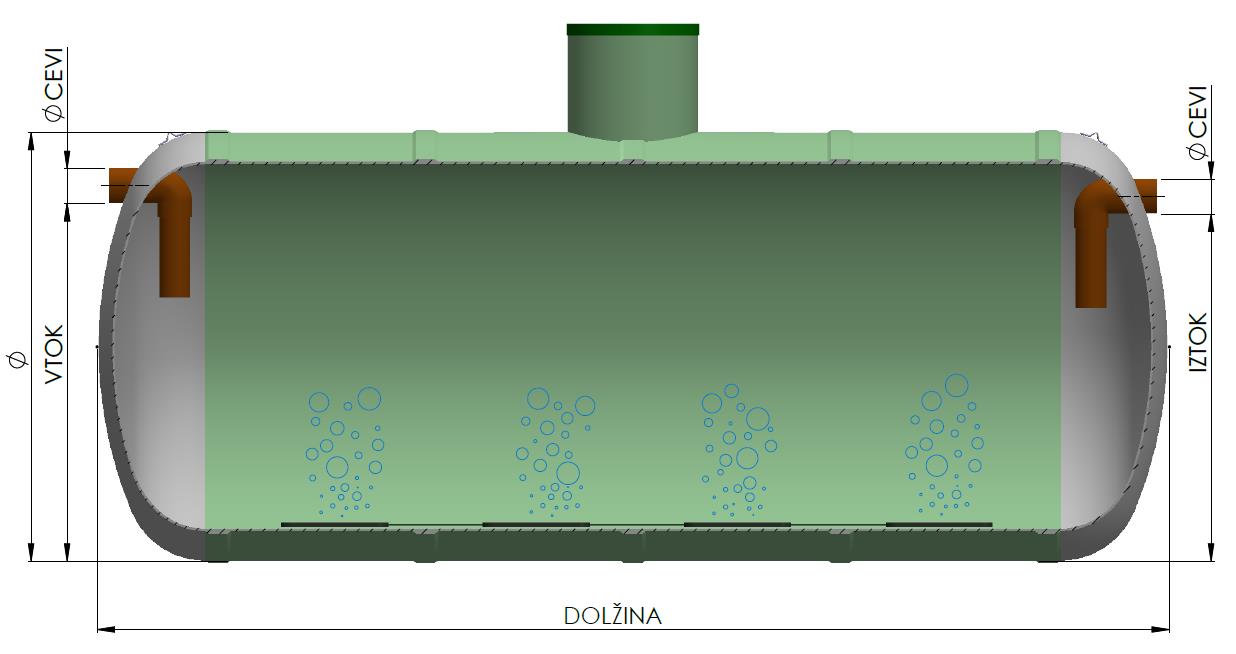

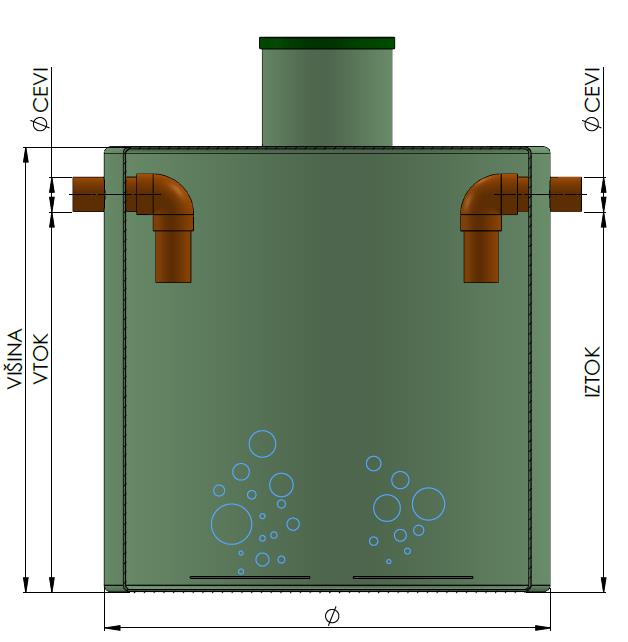

Postopek čiščenja odpadne vode, kjer pretežni del biološkega čiščenja poteka na biofilmu, ki je pritrjen na nosilni material. Nosilci biomase lebdijo v vodi pod vplivom navzgor usmerjenega toka zraka
BPK5 in mejno vrednostjo 30 mgBPK5/l
KPK in mejno vrednostjo 150 mg KPK/l
PE | VOLUMEN [l] | Ø [mm] | VIŠINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
50 | 2400 | 1400 | 2000 | 160 | 1600 | 1600 |
75 | 2900 | 1400 | 2300 | 160 | 1900 | 1900 |
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
100 | 3800 | 2000 | 4600 | 160 | 1600 | 1600 |
125 | 4700 | 2000 | 5680 | 160 | 1750 | 1750 |
150 | 5700 | 2000 | 6750 | 160 | 1600 | 1600 |
200 | 7600 | 2000 | 6140 | 225 | 2050 | 2050 |
250 | 9500 | 2000 | 7600 | 225 | 1600 | 1600 |
300 | 11400 | 2000 | 9050 | 225 | 2450 | 2450 |
400 | 15200 | 2000 | 11920 | 225 | 1600 | 1600 |
500 | 19000 | 2400 | 9340 | 225 | 3150 | 3150 |
550 | 20800 | 2400 | 10230 | 225 | 1600 | 1600 |
600 | 22700 | 2400 | 11120 | 250 | 3850 | 3850 |
700 | 26500 | 2400 | 12890 | 250 | 1600 | 1600 |
750 | 28400 | 2400 | 10160 | 250 | 4550 | 4550 |
BPK5 in mejno vrednostjo 25 mgBPK5/l
KPK in mejno vrednostjo 150 mg KPK/l
NH4+ in mejno vrednostjo 10 mgNH4+/l
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|
50 | 5900 | 2000 | 2500 | 160 | 2000 | 2000 |
75 | 8600 | 2000 | 3530 | 160 | 2000 | 2000 |
100 | 11570 | 2000 | 4600 | 160 | 2000 | 2000 |
125 | 14400 | 2000 | 5680 | 160 | 2000 | 2000 |
150 | 17360 | 2000 | 6750 | 160 | 2000 | 2000 |
200 | 23170 | 2400 | 6140 | 225 | 2400 | 2400 |
250 | 29000 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 34800 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 46300 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 57800 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 63600 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 69500 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 81000 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 86800 | 3500 | 10160 | 250 | 3500 | 3500 |
BPK5 in mejno vrednostjo 25 mgBPK5/l
KPK in mejno vrednostjo 150 mg KPK/l
NH4+ in mejno vrednostjo 10 mgNH4+/l
TN in mejno vrednostjo 15 mgTN/l
PE | VOLUMEN [l] | ŠT. POSOD | Ø [mm] | DOLŽINA [mm] | Ø CEV [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|---|---|
50 | 11850 | 1 | 2000 | 4760 | 160 | 2000 | 2000 |
75 | 17370 | 1 | 2000 | 6810 | 160 | 2000 | 2000 |
100 | 23140 | 1 | 2000 | 8950 | 160 | 2000 | 2000 |
125 | 29000 | 1 | 2400 | 7660 | 160 | 2000 | 2000 |
150 | 34760 | 1 | 2400 | 9100 | 160 | 2000 | 2000 |
200 | 46300 | 1 | 2400 | 11990 | 225 | 2400 | 2400 |
250 | 58000 | 2 | 2400 | 7600 | 225 | 2400 | 2400 |
300 | 69700 | 2 | 2400 | 9050 | 225 | 2400 | 2400 |
400 | 92700 | 2 | 2400 | 11920 | 225 | 2400 | 2400 |
500 | 115760 | 2 | 3000 | 9340 | 225 | 3000 | 3000 |
550 | 127380 | 2 | 3000 | 10230 | 225 | 3000 | 3000 |
600 | 138900 | 2 | 3000 | 11120 | 250 | 3000 | 3000 |
700 | 162000 | 2 | 3000 | 12890 | 250 | 3000 | 3000 |
750 | 173690 | 2 | 3500 | 10160 | 250 | 3500 | 3500 |

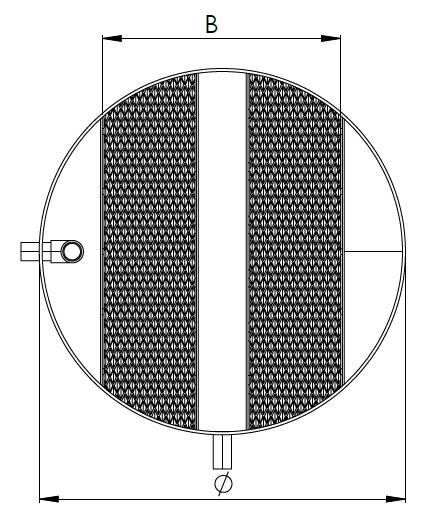

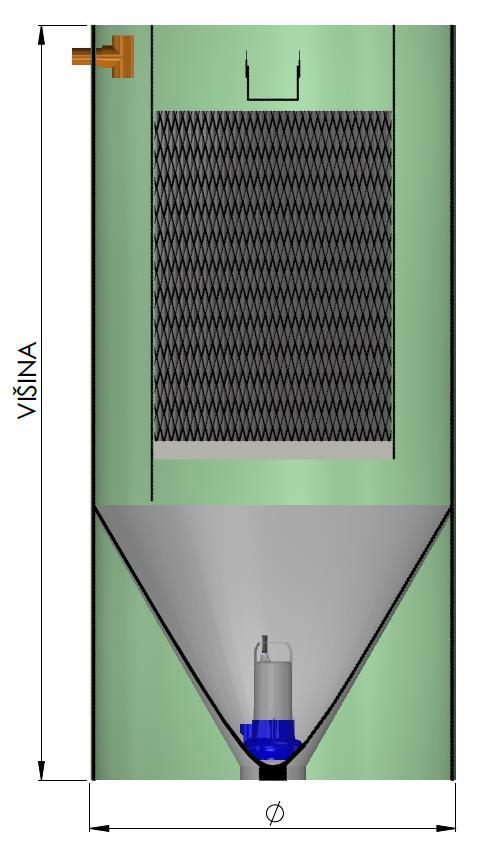

Naš lamelni usedalnik je projektiran na način, da dotok ali odvzem blata ne zmoti posedanja.
Usedalnik blata z lamelami je najbolj ekonomičen način za odstranjevanje blata, peska in drugih primesi v površinskih vodah, v kemičnih in industrijskih procesih.
PE | VOLUMEN [l] | Ø [mm] | VIŠINA [mm] | LAMELE [m2/m3] | B [mm] | Projektna sed. površina [m2/m] |
---|---|---|---|---|---|---|
50 | 2110 | 1200 | 2530 | 6,25 | 800 | 3,11 |
75 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
100 | 2920 | 1400 | 2700 | 6,25 | 1000 | 5,14 |
125 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
150 | 3940 | 1600 | 2910 | 6,25 | 1200 | 7,67 |
200 | 5140 | 1800 | 3180 | 6,25 | 1300 | 9,93 |
250 | 6520 | 2000 | 3350 | 6,25 | 1500 | 13,34 |
300 | 8120 | 2200 | 3520 | 6,25 | 1700 | 17,24 |
400 | 9970 | 2400 | 3700 | 6,25 | 1900 | 21,64 |
500 | 12080 | 2600 | 3870 | 6,25 | 1900 | 24,02 |
550 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
600 | 14370 | 2800 | 4040 | 6,25 | 2100 | 29,17 |
700 | 16930 | 3000 | 4220 | 6,25 | 2300 | 34,82 |
750 | 19700 | 3200 | 4390 | 6,25 | 2500 | 40,98 |
MOŽNOSTI

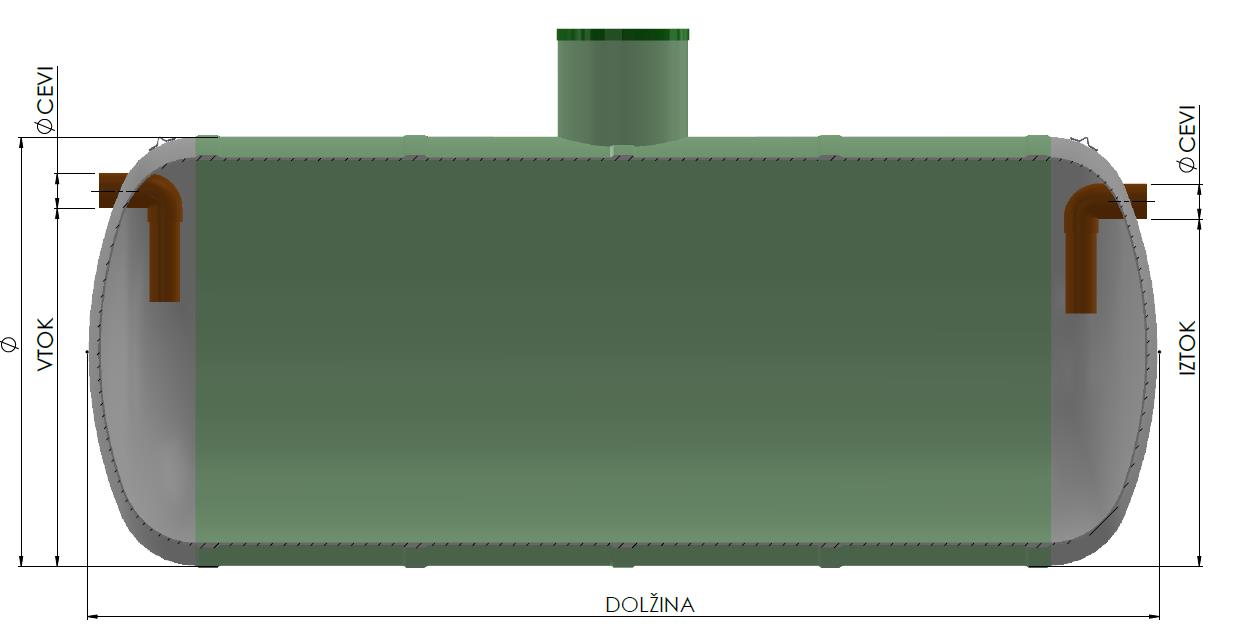

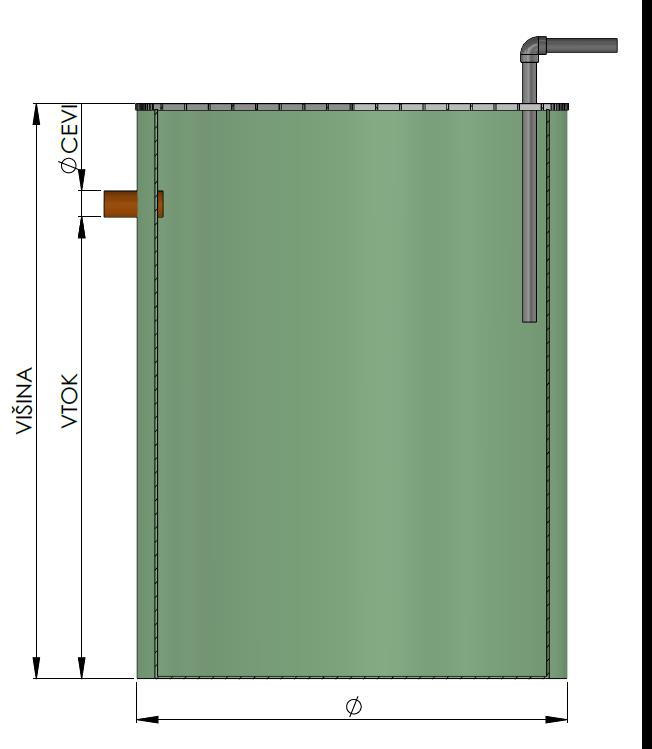

Zalogovnik odvečnega blata je namenjen ločenemu skladiščenju odvečnega biološkega blata.
PE | VOLUMEN [l] | Ø [mm] | VIŠINA [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|
50 | 5000 | 1800 | 2400 | 2050 | 2000 |
75 | 8000 | 2000 | 3400 | 1600 | 1550 |
100 | 10000 | 2000 | 4200 | 1600 | 1550 |
PE | VOLUMEN [l] | Ø [mm] | DOLŽINA [mm] | VTOK [mm] | IZTOK [mm] |
---|---|---|---|---|---|
125 | 13000 | 2400 | 3700 | 2000 | 1950 |
150 | 15000 | 2400 | 4200 | 2000 | 1950 |
200 | 20000 | 2400 | 5500 | 2000 | 1950 |
250 | 25000 | 2400 | 6800 | 2000 | 1950 |
300 | 30000 | 2400 | 8100 | 2000 | 1950 |
400 | 40000 | 2400 | 10600 | 2000 | 1950 |
500 | 50000 | 3000 | 8300 | 2600 | 2550 |
550 | 55000 | 3000 | 9100 | 2600 | 2550 |
600 | 60000 | 3000 | 9900 | 2600 | 2550 |
700 | 70000 | 3000 | 11500 | 2600 | 2550 |
750 | 75000 | 3000 | 12200 | 2600 | 2550 |
